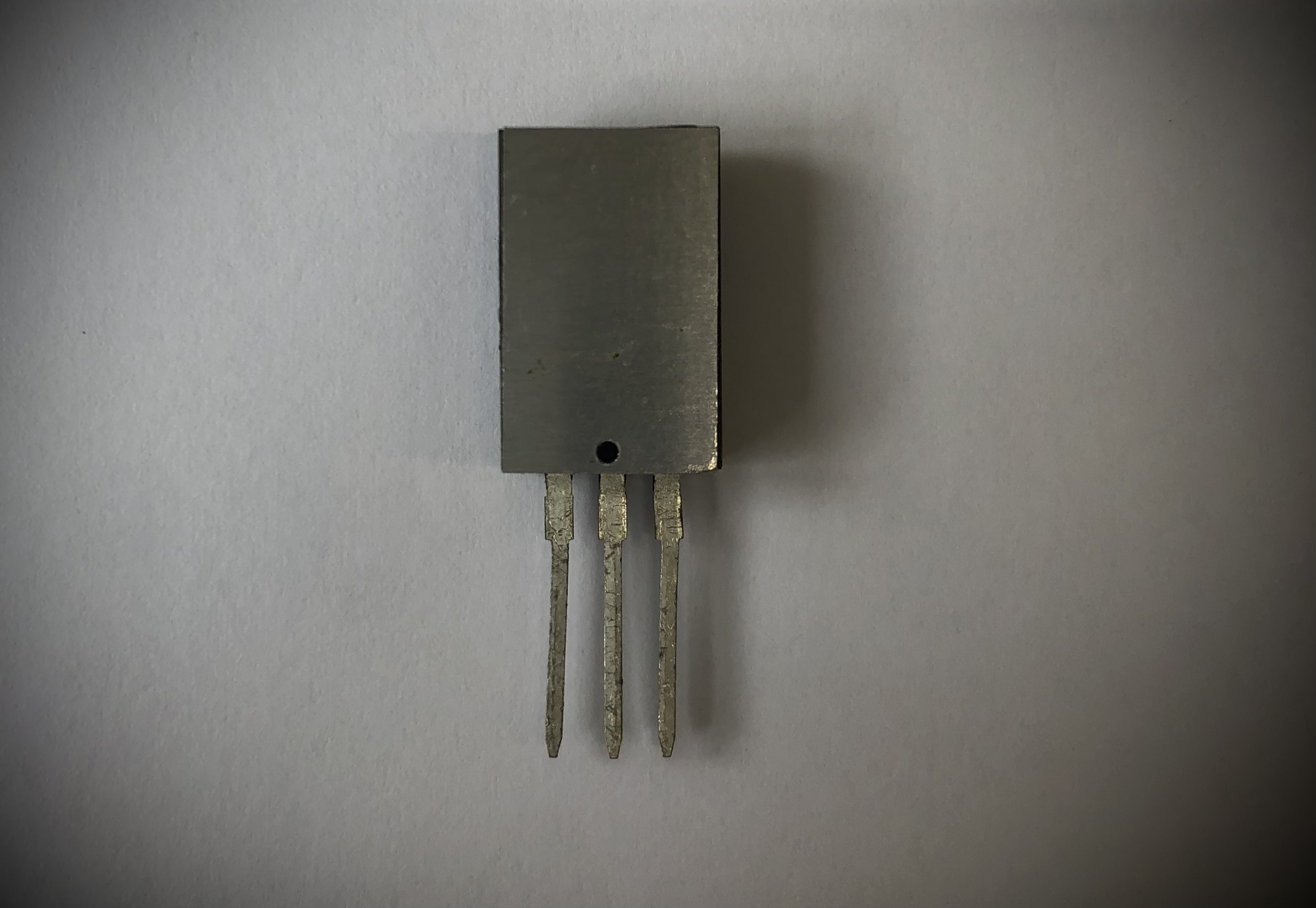

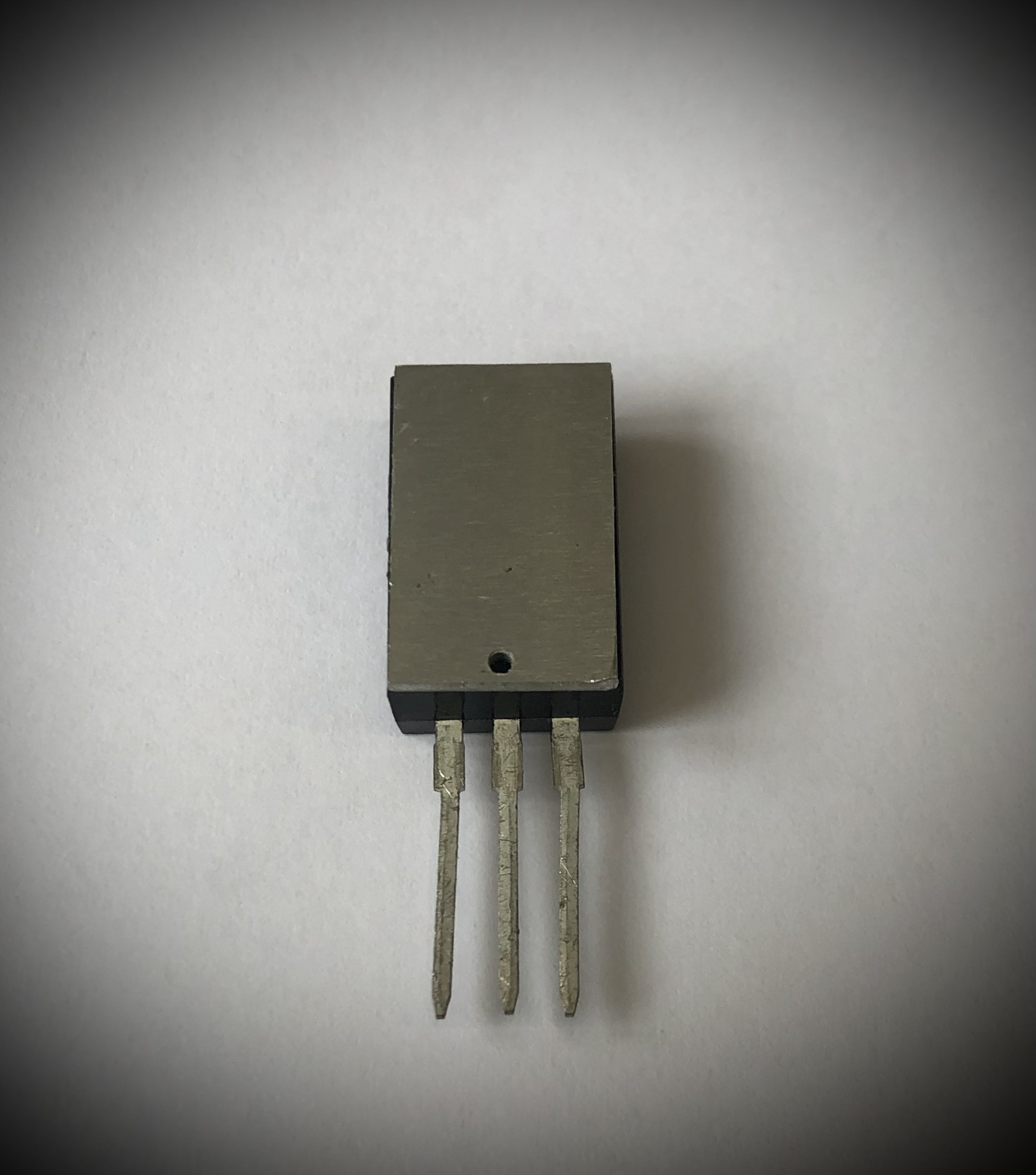

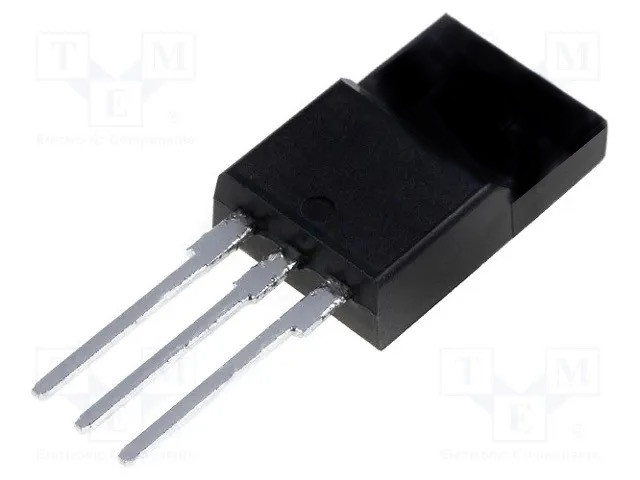

آیسی رگولاتور و کاهنده ولتاژ 1/2V تا 36V با جریان ۳ آمپر مدل TE514R

( آیسی رگولاتور ولتاژ و آیسی کاهنده ولتاژ ۳ آمپر آیسی و ماژول کاهنده ولتاژ با جریان ۳ آمپر ماژول کاهنده سه آمپری کوچک با ولتاژ ۱/۲ ولت تا ۳۶ ولت آیسی رگولاتور ۷۸۰۵ سه آمپر ic7805 ic7081 ic7802 ic7803. Ic7804 ic7806 ic7807 ic7808 ic7809 ic7810 ic7811 ic7812 ic7815 ic7818 ic7820 ic7822 ic7824 ic7828 ic7830 ic7833 iv7836 )



باسلام

آیسی رگولاتور کاهنده ولتاژ با جریان ۳ آمپر با ولتاژهای خروجی مختلف از ۱/۲ ولت تا ۳۶ ولت ورودی از ۵ ولت تا ۴۰ ولت مناسب و جایگزین آیسی های رگولاتور ضعیف و معمولی موجود در بازار این آیسی در سایز آیسی های موجود در بازار است اما با ویژگی های بالاتر و بهتر

مانند توان بالاتر ، بدون نیاز به هیتسینگ ، خروجی محافظ شده در برابر اتصال کوتاه ، تنوع ولتاژهای خروجی ، دامنه ی ولتاژ ورودی وسیع تا ۴۰ ولت

ترتیب پایه ها اندازه و فاصله این آیسی دقیقا مانند رگولاتورهای 78XX معمولی می باشد

در صورت جریان کشی بالا و استفاده های طولانی مدت شاسی اصلی آیسی المنیوم بوده و به پایه وسط یا گراند اتصال دارد میتوانید این صحفه را به رادیات یا هیتسینگ کوچکی وصل کنید

این آیسی در برابر اتصالات کوتاه و نشتی جریان و ،... محافظ شده و در چنین شرایطی خاموش و از کار می افتد

مدل ۴ پین همین ایسی  78RXX و 78R05 در سایت موجود می باشد که به ترتیب پایه های استاندارد همین سری می باشد و دارای پایه STB است

پایه (۱) ورودی ولتاژ ۵ تا ۴۰ ولت

پایه (۲) گراند یا ولتاژ منفی

پایه (۳) خروجی ولتاژ رگوله شده

برای پین خروجی این آیسی در صورت امکان یک خازن ۲۲۰ میکروفاراد و یک زنر 1W متناسب ولتاژ آیسی جهت بالابردن راندمان کار می توانید در خروجی اضافه کنید

توجه تعداد کمتر از ۵ عدد قابل فروش و برای شرکت مقدرو نمی باشد

(Voltage regulator IC and 3 amp voltage reducer IC and voltage reducer module with 3 amp current Small three amp reducer module with voltage 1/2 volt to 36 volts 7805 three amp regulator IC ic7805 ic7081 ic7802 ic7803. Ic7804 ic7806 ic7807 ic7808 ic7809 ic7810 ic7811 ic7812 ic7815 ic7818 ic7820 ic7822 ic7824 ic7828 ic7830 ic7833 iv7836 )

Regards

Voltage regulator IC with 3 amp current with different output voltages from 1/2 volt to 36 volts Input from 5 volts to 40 volts Suitable and replaces weak regulator ICs and This IC is the same size as the ICs available on the market, but with higher and better features

Such as higher power, no need for heating, output protected against short circuit, variety of output voltages, wide input voltage range up to 40V

The arrangement of the pins, size and distance of this IC are exactly like the regular 78XX regulators

In case of high current draw and long-term use, the main chassis of the IC is aluminum and is connected to the middle or ground pin, you can connect this board to a radiator or small heating

This IC is protected against short connections and current leakage, etc., and in such situations it turns off and fails

The 4-pin model of the same IC, 78RXX and 78R05, is available on the site, which are the standard pins of this series and have an STB pin, respectively

Pin (1) 5 to 40V input voltage

Pin (2) Ground or negative voltage

Pin (3) Regulated voltage output

For the output pin If possible, you can add a 220 microfarad capacitor and a 1W zener at the output of this IC to increase its efficiency.
