آیسی رگولاتور ولتاژ ۳ آمپر با پایه کنترول و STBY مدل TE514CV

( آیسی رگولاتور ولتاژ 78R05 و سری 78RXX با جریان ۳ آمپر مبدل ولتاژ dc to dc کاهنده ولتاژ ۳ آمپری کوچک با پایه shutdown یا STBY آیسی کاهنده ولتاژ ۳ آمپری بسیار کوچک TO220 آی سی 78RXX 3A ماژول کوچک کاهنده ولتاژ ماژول کاهنده ولتاژ ۳ آمپری )

با سلام

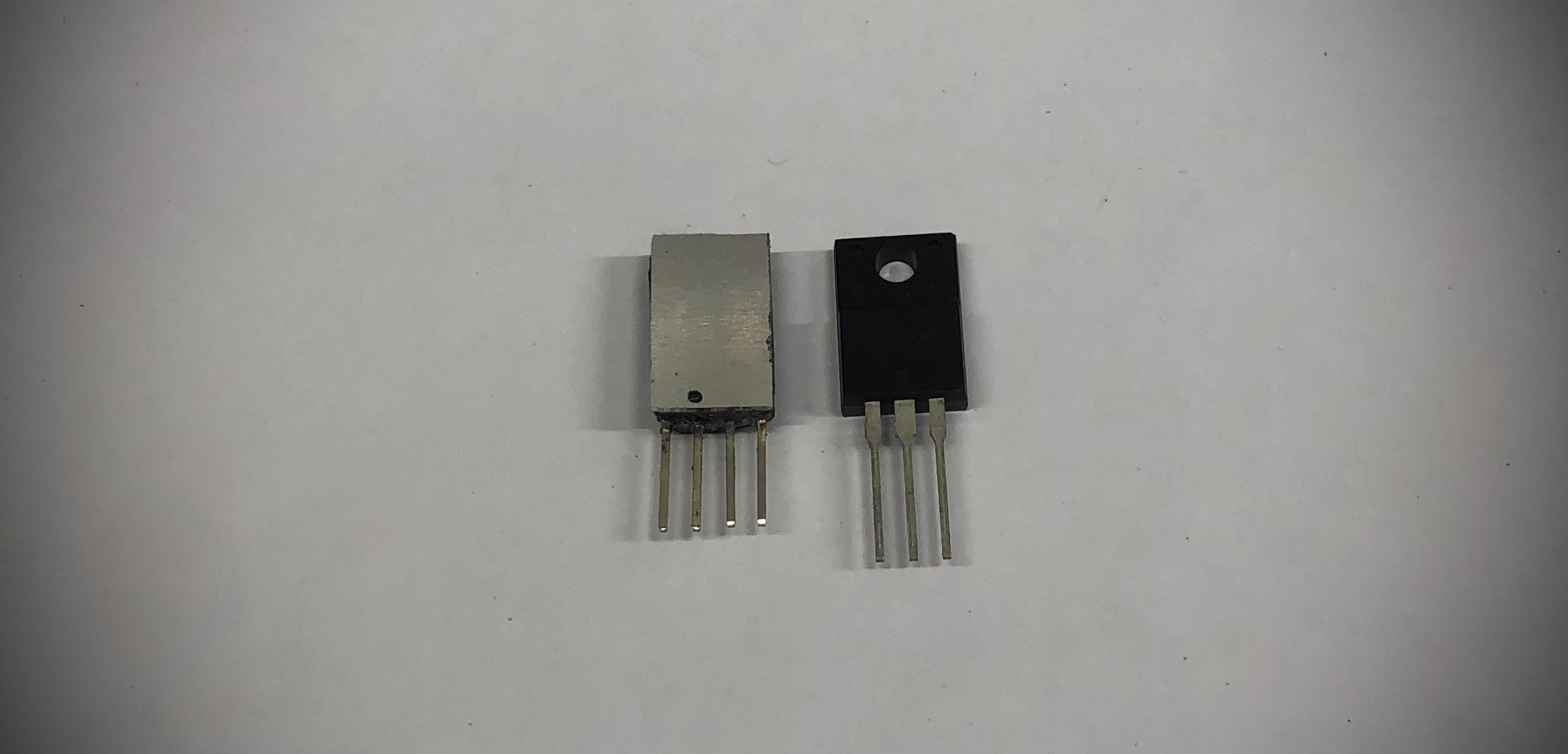

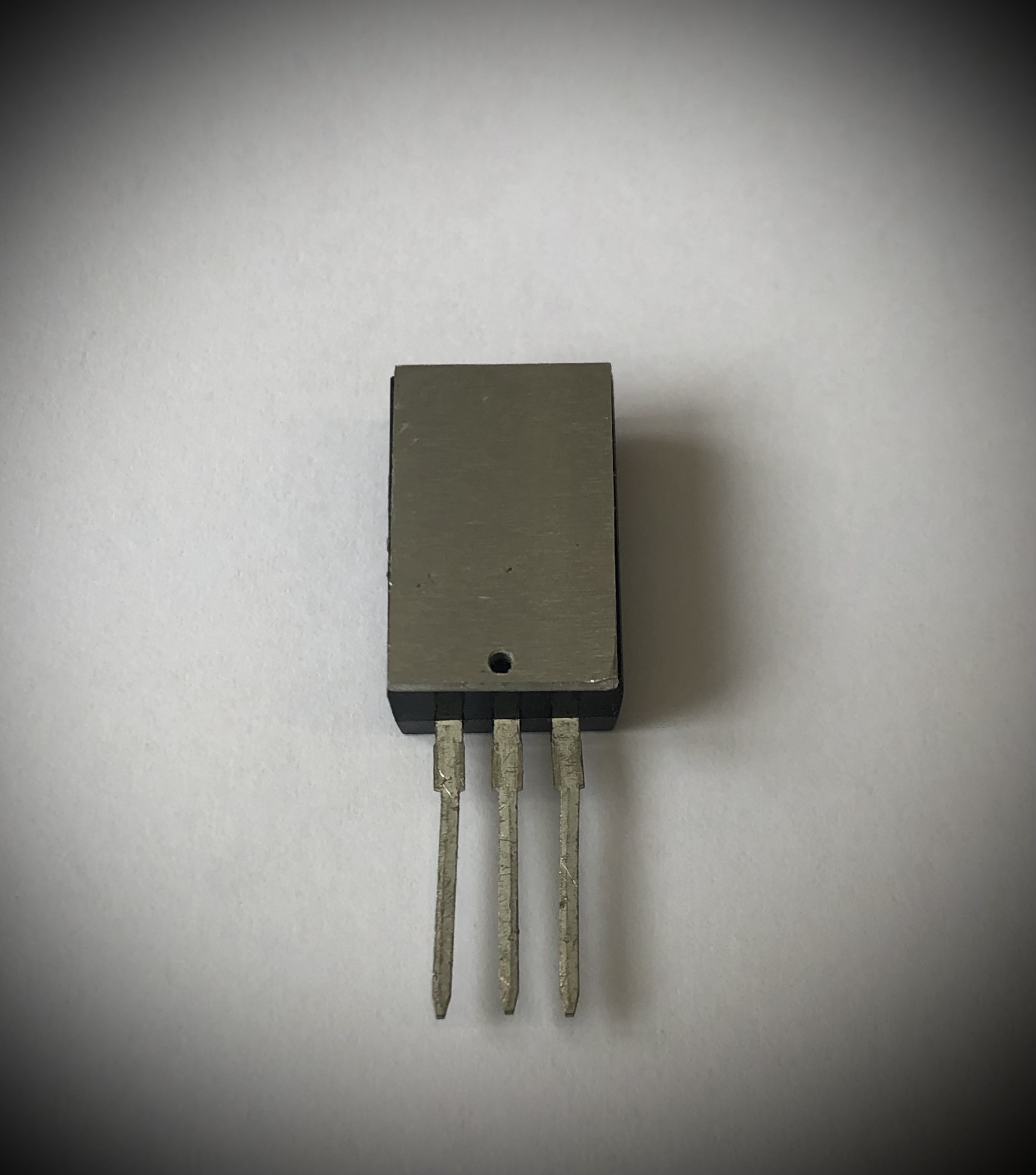

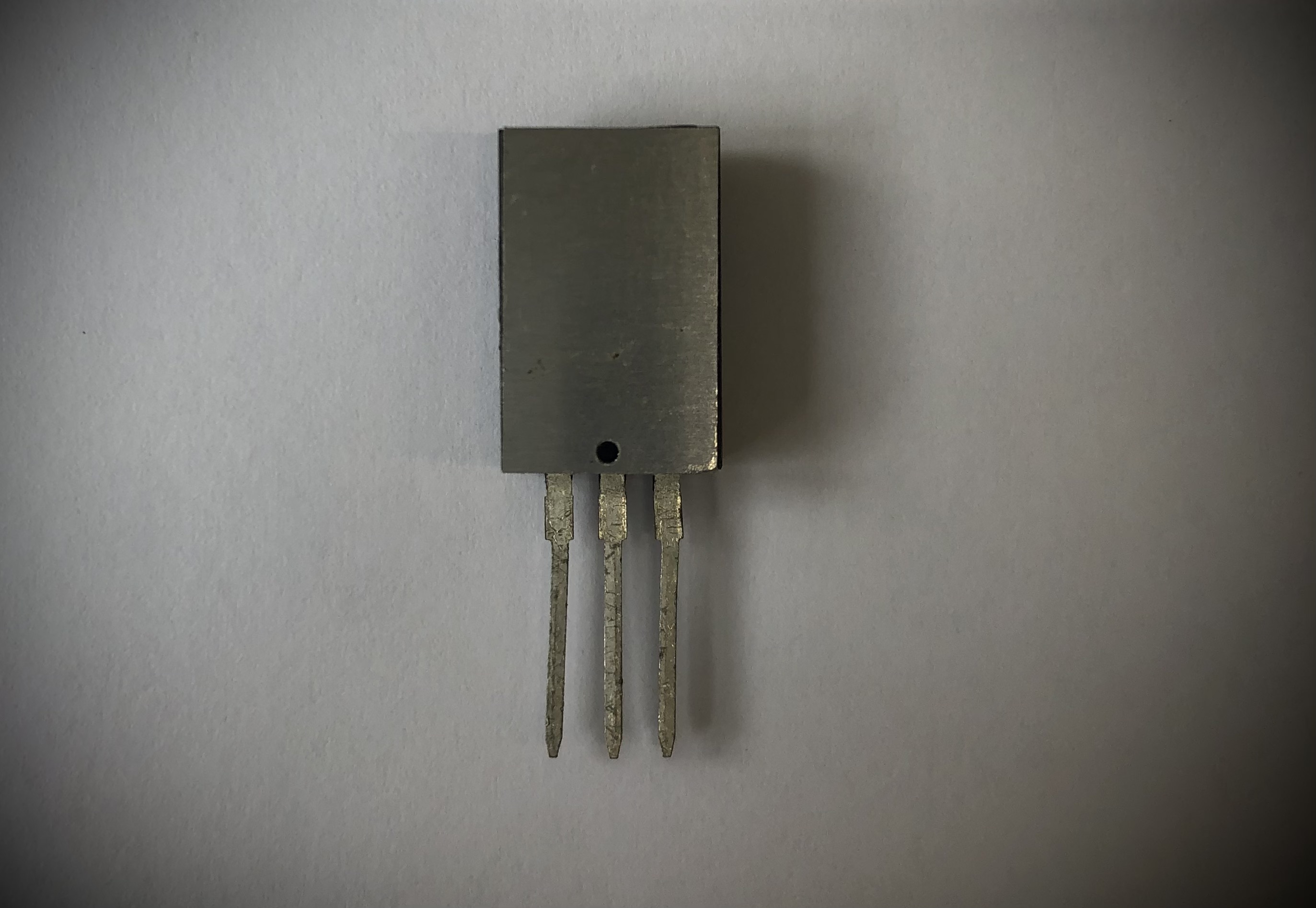

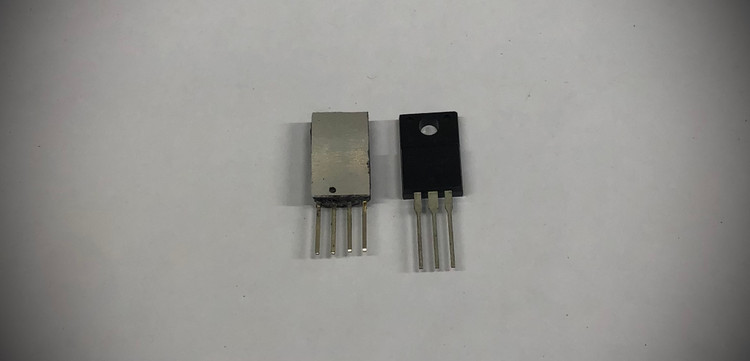

این آیسی یک رگولاتور ولتاژ کاهنده ۴ پین در سایز TO220 محصول شرکت تکنوالکترونیک با پایه STBY سازگار با انواع میکروکنترولرها انواع آیسی های TTL , CMOS جهت خاموش و روشن کردن و کنترول آیسی با جریان دهی ماکسیمم ۳ آمپر ،  ولتاژ ورودی ۵ تا ۴۰ ولت و ولتاژهای خروجی ۱/۲ ولت تا ۳۶ ولت مناسب و جایگزین آیسی های رگولاتور و منابع تغذیه که نیاز به جریان بالای یک آمپر دارند وحجم کمی دارند ، باتوجه به آیسی های رگولاتور موجود در بازار که حدود ۸۰۰ تا حداکثر یک آمپر توان خروجی دارند و نیاز به هیتسینگ و رادیات بزرگ دارند لذا فضا بیشتر و بازدهی انرژی کمی دارند جایگزین بسیار مناسبی است این آیسی و ماژول کاهنده باتوجه به سایز کوچکی که دارد توان بسیار بالا و راندمان بازدهی انرژی بالایی دارد ترتیب پایه های این ایسی و ورودی خروجی ها دقیقا همانند آی سی های رگولاتور سری 78RXX می باشد

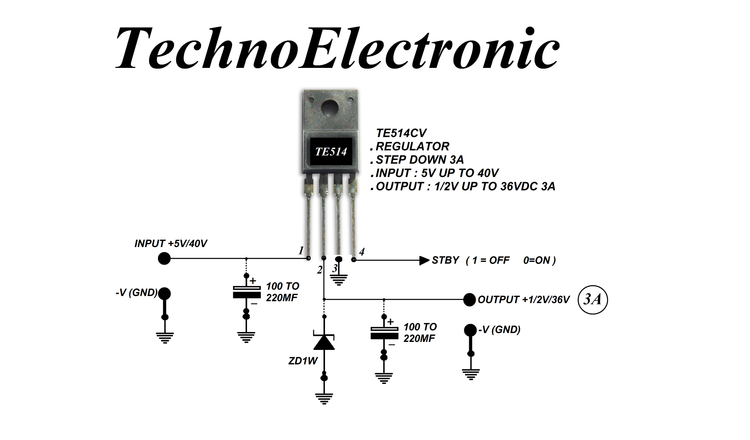

پایه (۱) ولتاژ ورودی (۵ تا ۴۰ ولت )

پایه (۲) گراند یا همان ولتاژ منفی و مشترک ورودی و خروجی

پایه (۳) ولتاژ خروجی با توجه به سفارش و نیاز مصرف کننده از ۱/۲ ولت تا ۳۶ ولت

پایه (۴) پایه کنترول آیسی و حالت خاموش یا روشن بودن

توجه ؛ ولتاژ خروجی این رگولاتور ثابت و متغییر نیست خروجی و ولتاژ مورد نیاز را هنگام ثبت سفارش معیین بفرمایید برای جریان دهی بالای یک و نیم آمپر و زمان استفاده طولانی مدت در صورت نیاز هیتسینگ کوچک بر قسمت پشتی آیسی که آلمنیومی است نصب شود برای بالا بردن کیفیت. کارایی دقت هرچه بیشتر بهتر است در ولتاژ خروجی یک خازن ۱۰۰ تا ۲۲۰ میکروفاراد و یک زنر ۱ وات با توجه به ولتاژ مورد نیاز تعبییه گردد

تعداد کمتر از ۵ عدد قابل ثبت سفارش نیست

باسپاس

(78R05 and 78RXX series voltage regulator IC with 3 amp current, dc to dc voltage converter, 3 amp step-down small voltage converter with shutdown or STBY base, very small 3 amp step-down IC TO220, 78RXX 3A IC, small voltage step-down module, 3 amp step-down module)

Hello

This IC is a 4-pin step-down voltage regulator in TO220 size, produced by Technoelectronics Company with STBY base, compatible with various microcontrollers, various TTL and CMOS ICs for turning on and off and controlling the IC with a maximum current of 3 amps, input voltage of 5 to 40 volts and output voltages of 1/2 volts to 36 volts, suitable and replaces regulator ICs and power supplies that require a current of more than one amp and have a small volume, considering the regulator ICs available in the market that have about 800 to a maximum of one amp of output power and require large heating and radiators, so the space More and have low energy efficiency, it is a very suitable alternative. This IC and the reducer module, due to its small size, has very high power and high energy efficiency. The arrangement of the pins of this IC and the input and output are exactly the same as the 78RXX series regulator ICs.

Pin (1) Input voltage (5 to 40 volts)

Pin (2) Ground or the negative voltage and common to the input and output

Pin (3) Output voltage according to the order and needs of the consumer from 1/2 volts to 36 volts

Pin (4) IC control pin and off or on mode

Note; The output voltage of this regulator is not fixed and variable. Please specify the required output and voltage when placing the order. For a current of more than one and a half amperes and a long time of use, if necessary, a small heat sink should be installed on the back of the IC, which is aluminum, to improve quality. For the highest accuracy, it is better to install a 100 to 220 microfarad capacitor and a 1 watt zener at the output voltage, depending on the required voltage

Orders cannot be placed for less than 5 pieces

Thank you
