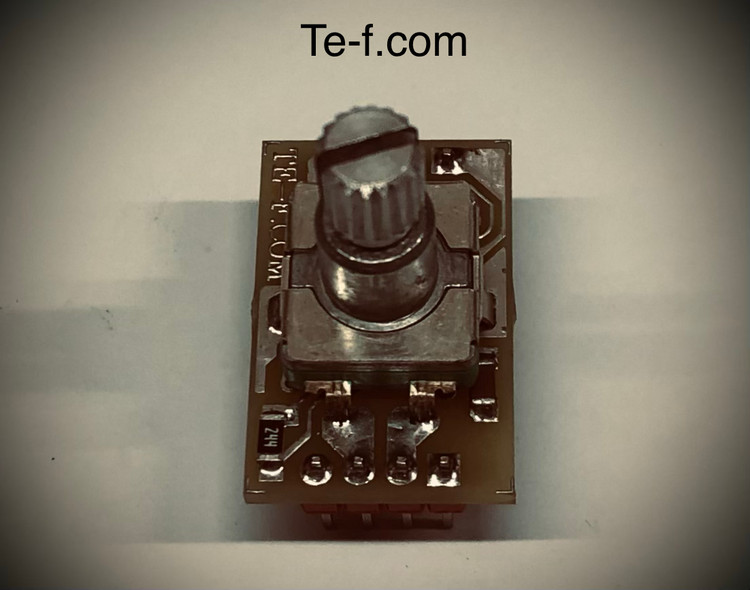

ماژول کلید روتاری ، ماژول ولوم هرزگرد ، ولوم روتاری مدل TE47

( ماژول روتاری - ماژول کلید گردان - ماژول ولوم هرزگرد - ماژول ولوم دیجیتال - ماژول کلید دکودر انکودر - ماژول سویچ گردان BCD - ماژول صحفه کلید - ماژول کی پد - ماژول کلید هرزگرد )



باسلام

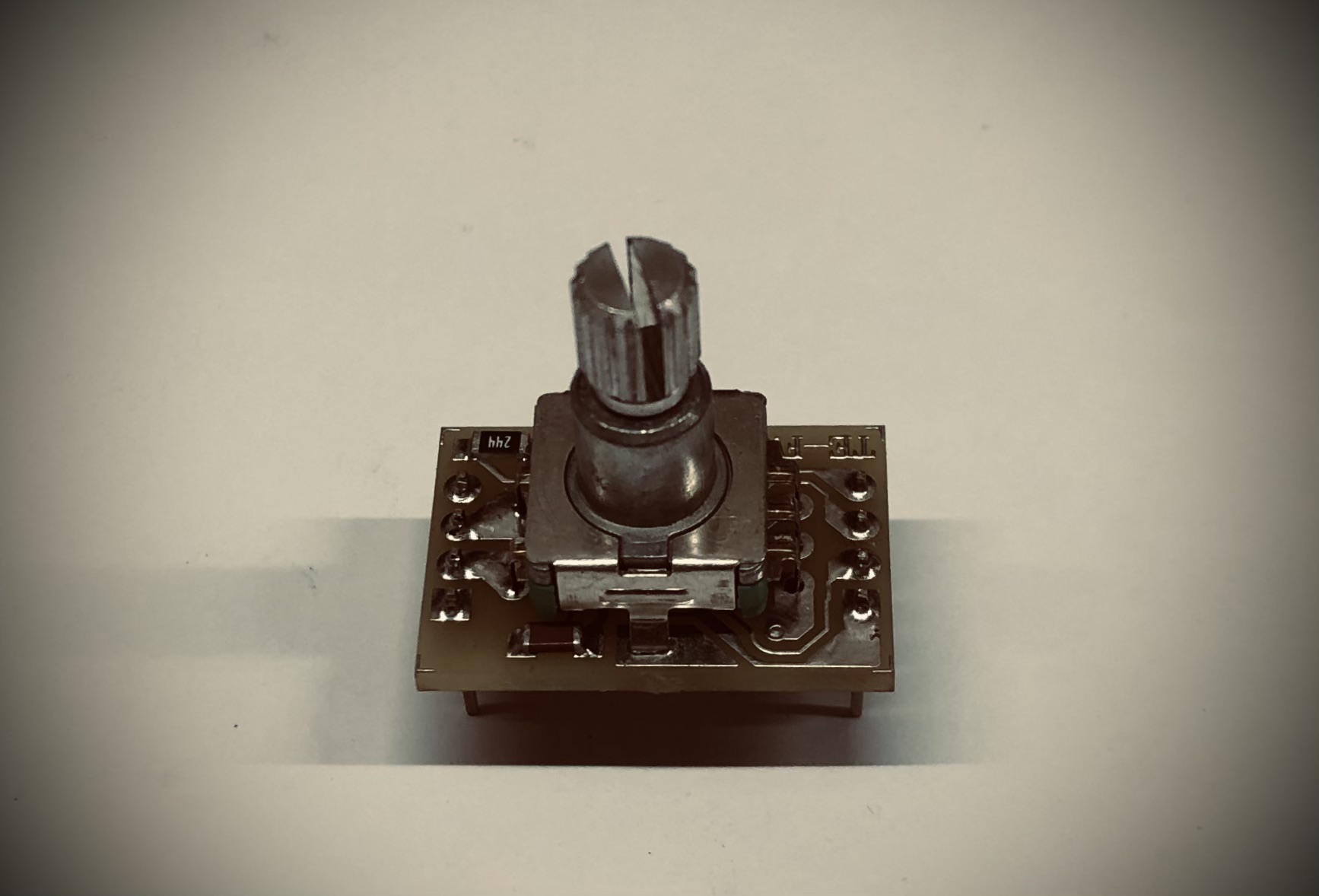

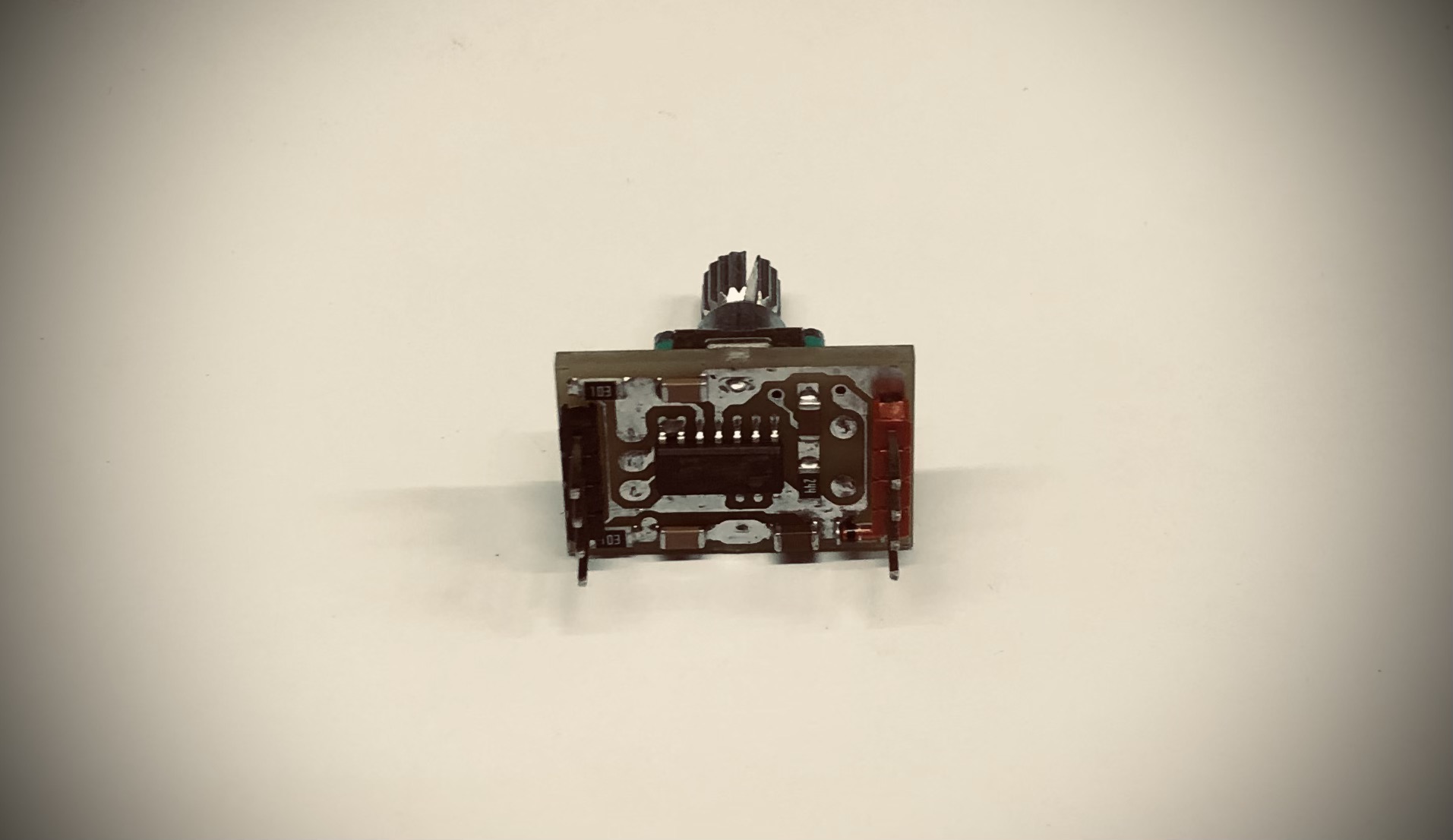

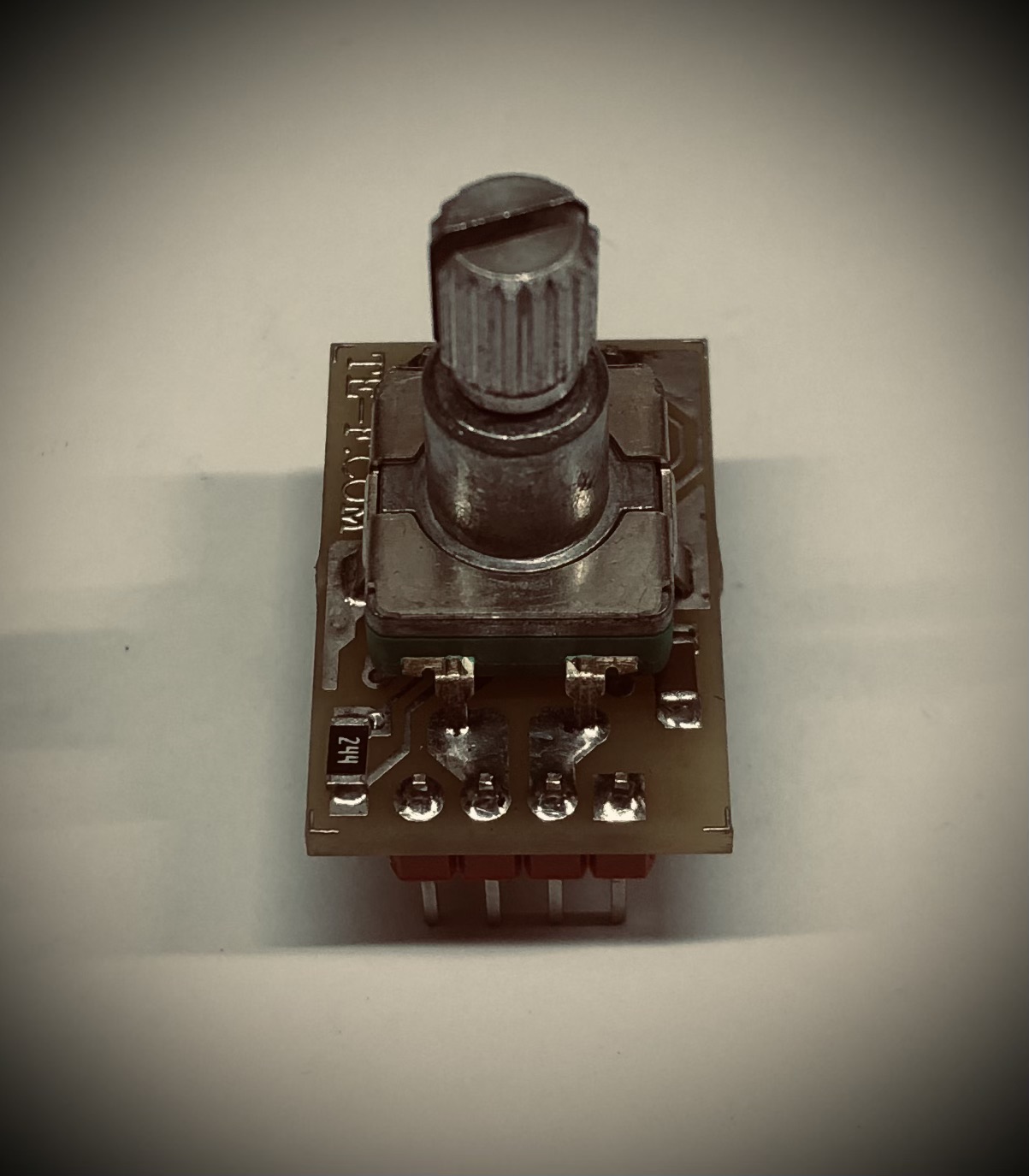

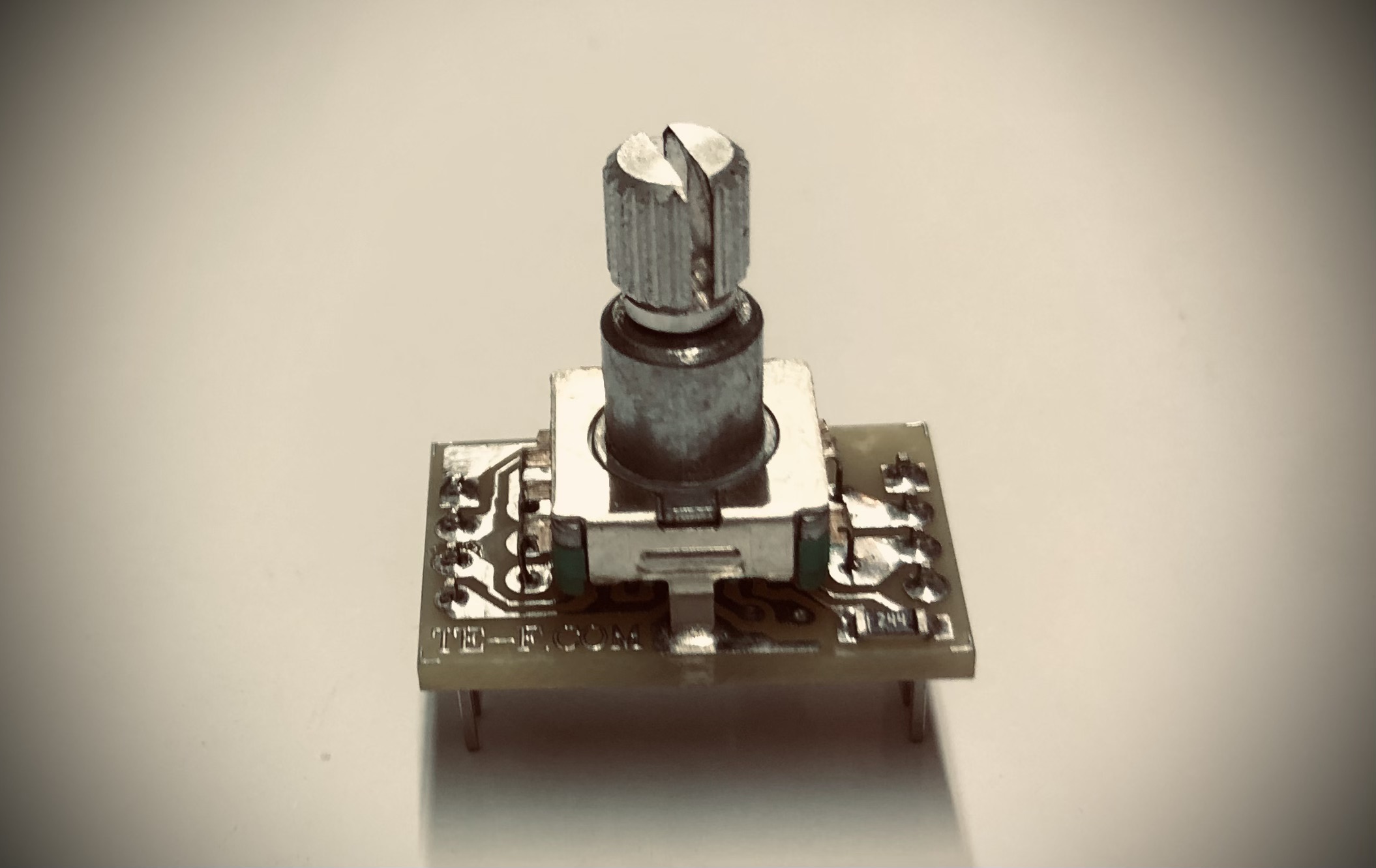

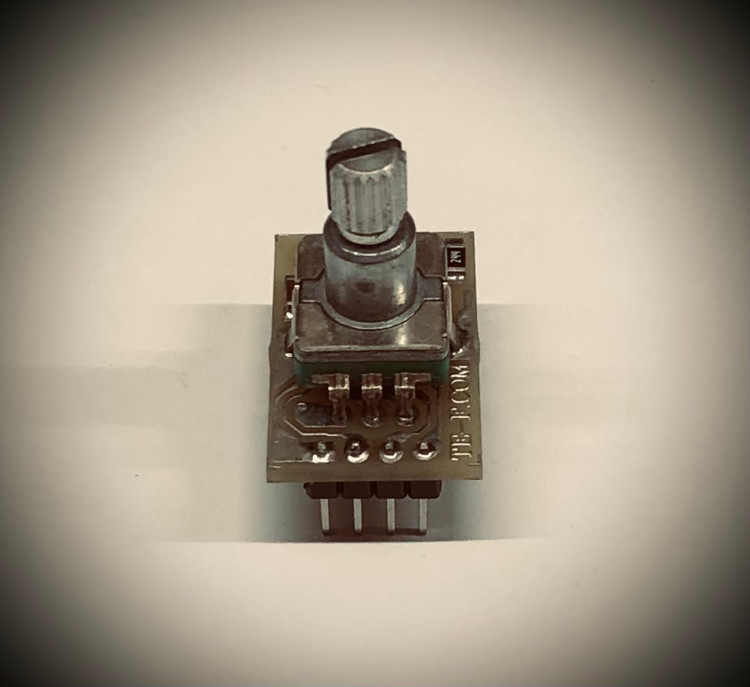

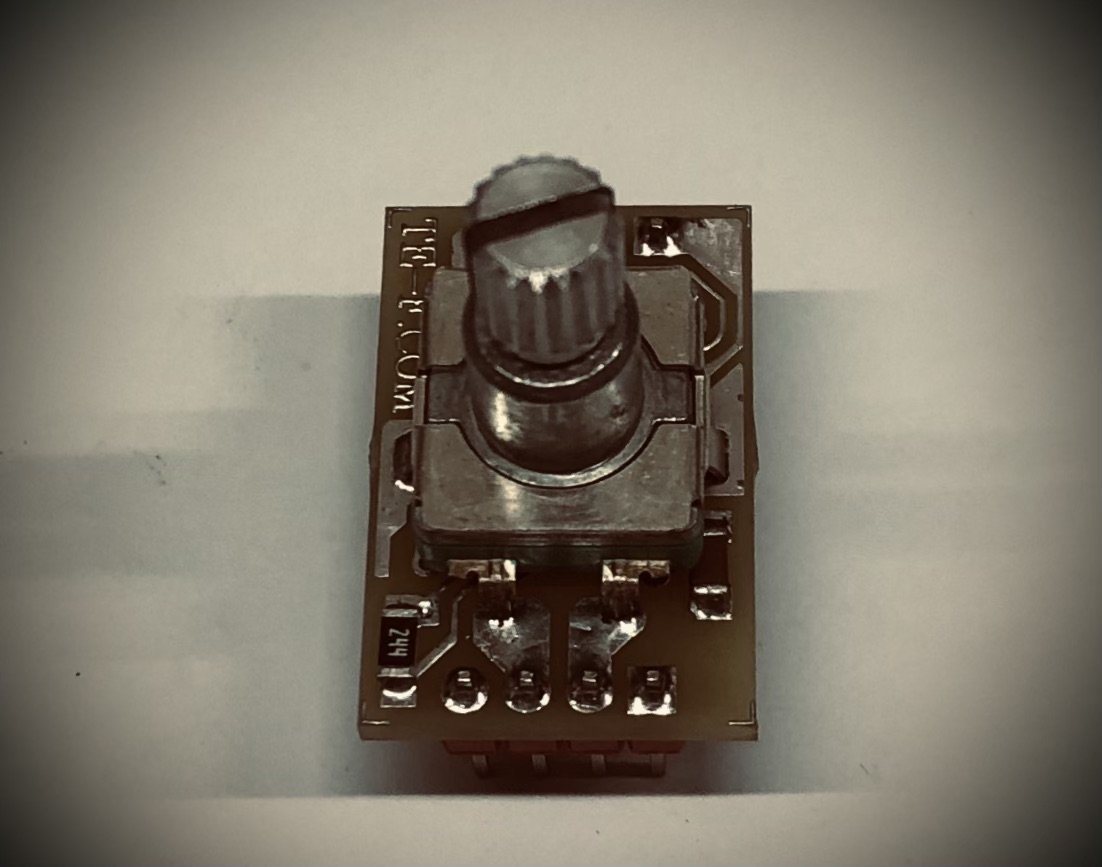

ماژول کلید گردان تکنوالکترونیک مدل TE47 یک ماژول ساده و همه کاره و کار آمد با ولتاژ ۳ تا ۱۵ ولت جایگزین خوبی برای ولوم های معمولی یا انواع کیبرد و کی پدهای و کلیدهای فشاری معمولی است که به راحتی با هر مدار دیجیتال و آنالوگ یا انواع ardino آر دی نو های موجود انواع مدارات TTL و CMOS و میکروکنترولرها مناسب و ایده آل می باشد

ولتاژ مدار با هر مداری هماهنگ شده و جریان بسیار کمی مصرف دارد ، اگر ولوم هرزگرد یا همان کلید روتاری گردان مدار و ماژول را به سمت چپ بچرخانید به ازای هر دو پله یک پالس یا اتصال ( یک یا مثبت ) در خروجی یک ( پین یک از سمت چپ ) و صفر در پین ۲ ماژول ایجاد شده و حدود چند میلی ثانیه قطع می شود ، پین یک و دو ماژول همزمان یا باهم یا به صورت تک قابل استفاده است ، در ضمن اگر خروجی این دو پین را به یک اپتوکوپلر ( PC817 ) وصل کنید خروجی مدار ایزوله و مستقل از ورودی و ولتاژها دیگر خواهد شد ، برعکس همین موضوع صادق است اگر ولوم ماژول را به سمت راست بچرخانید پین ۴ یک و پین ۳ صفر خواهد شد و بعد از مدت اندکی ( چند میلی ثانیه ) هر دو خروجی تغییر وضعیت خواهند داد .

با فشار دسته ولوم هرزگرد سویچ زیر کلید روتاری فعال و اتصال کوتاه خواهد شد

این ماژول دارای سرعت و دقت بالایی می باشد و برای جایگزینی و بهبود کی پدها بسیار مناسب است .

ماژول دارای آیسی میکروکنترولر بوده و بدون میکروکنترولر یا هر آیسی دیگری هم به تهایی قابل استفاده می باشد.



باسپاس





(Rotary module - Rotary switch module - Rotary volume module - Digital science module - Encoder decoder key module - BCD rotary switch module - Keypad module - Rotary key module)

Hello

The Technoelectronics rotary key module model TE47 is a simple, versatile and efficient module with a voltage of 3 to 4 volts. It is an alternative idea for conventional volumes or types of keyboards and conventional push buttons that can be easily used with any digital and analog camera or Arduino.

The circuit voltage is compatible with any circuit and consumes very little current. If you turn the rotary volume or the rotary key of the circuit and module to the left, for every two steps, a pulse or connection (one or positive) is made at output one (pin one from the left) and zero at pin 2 of the module and is about a few millimeters or a piece. While if you connect the output of these two pins to an optocoupler (PC817), the output of the documents will be isolated and independent of the input and other voltages, the opposite is true. If you turn the volume of the module to the right, pin 4 will become one and pin 3 will become zero, and after a short time (a few million seconds), both outputs will change state.

By pressing the volume knob, the switch under the rotary switch will be activated and short-circuited.

This module has high speed and accuracy and is very suitable for replacing and improving keypads.

Thank you
