آیسی و ماژول کاهنده افزاینده ولتاژ dc به dc همزمان مدل TE515

( آیسی رگولاتور کاهنده و افزاینده همزمان - ماژول افزاینده و کاهنده همزمان - رگولاتور ولتاژ افزاینده و کاهنده - ماژول dc to dc - ماژول dc به dc افزاینده کاهنده - کاهنده افزاینده همزمان ولتاژ dc - آیسی مبدل ولتاژ کاهنده و افزاینده همزمان - آیسی افزاینده ولتاژ dc - رگولاتور افزاینده ولتاژ - آیسی افزاینده کاهنده و اینورتر ولتاژ dc به dc )

باسلام

آیسی مبدل ولتاژ که همزمان می تواند هم کاهنده باشد هم افزاینده ساخت تکنوالکترونیک مدل TE515 با توان خروجی 500ma و ولتاژ ورودی 7V تا 30 ولت و خروجی در رنج های مختلف و ثابت 5V ، 6V , 7V , 8V , 9V ,10V , 12V , 15V , 18V , 20V , 24V  , 28V می باشد

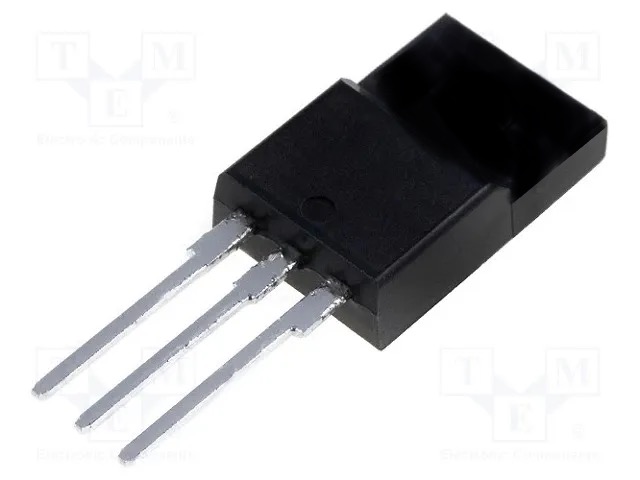

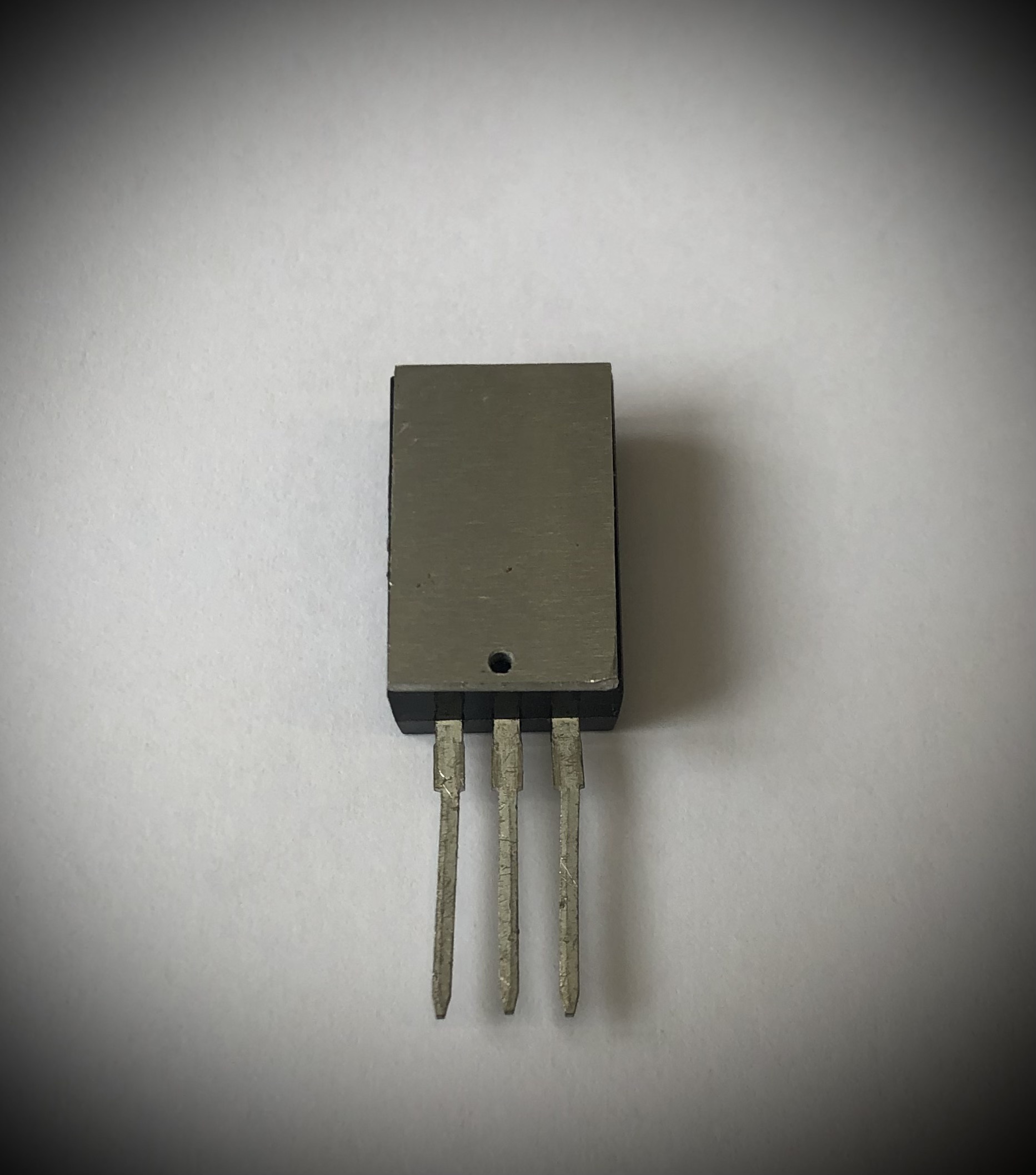

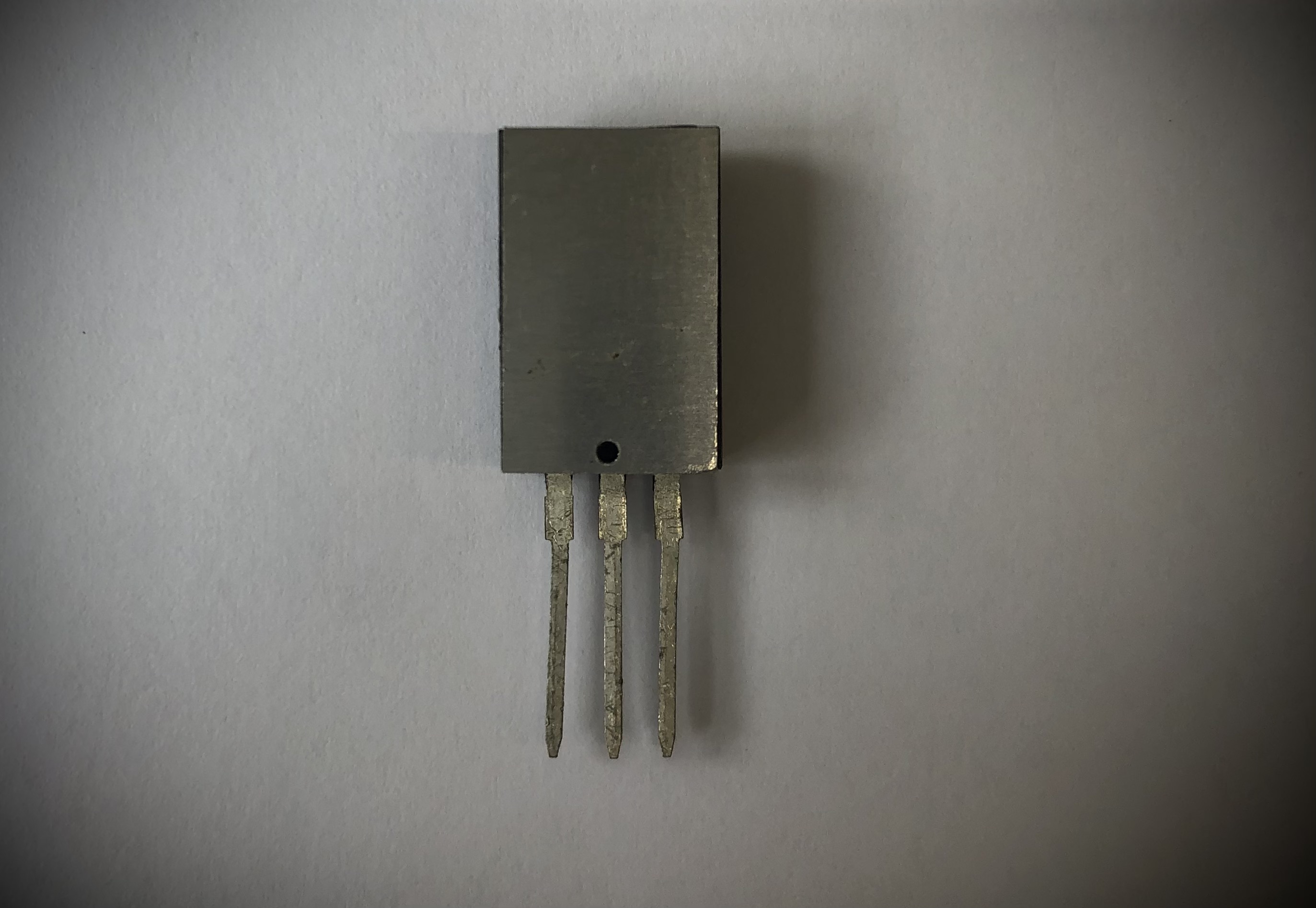

این آیسی در پکیج TO220 در سه پین ساخته شده که نیازی به هیتسینگ هم ندارد مناسب برای ساخت انواع منبع تغذیه ها خصوصا مدارات سویچینگ و شارژرها کاربرد دارد  زمانی که نیاز به یک ولتاژ ثابت در خروجی با رنج های مختلف تعریف شده دارید اما منبع تغذیه یا باطری شما مدام در حال تغییر ولتاژ است ،

مانند مدارات UPS یا اینورتر و یا مبدلهایی که با باطری کار می کنند که شما برای راه اندازی مدارات درایور و گیت ماسفت ها نیاز به ولتاژ 15V یا بیشتر دارید در حالی که باطری شما مثلا 24V است در این زمان این آیسی ولتاژ را برای شما به 15VDC کاهش می دهد بعد از مدتی که اینورتر کار می کند ولتاژ باطری افت می کند مثلا به حدود 10 ولت یا کمتر می رسد ( باتوجه به ولتاژ وردی این آیسی که تا حدودا 6/5V است ) در این زمان ماژول به جای کاهنده به صورت افزاینده عمل کرده و ولتاژ خروجی اس را در همان سطح  ۱۵ ولت حفظ می کند .

آیسی دارای سه پین یا همان پایه است

Pin1 : inputvoltage

Pin2 : Gnd

Pin3 : outpout

که بر اساس استاندار سایز و فاصله پایه سایر بسته بندی و پکیج های TO220 طراحی و ساخته شده است .

حداقل تعداد خرید و سفارش این آیسی ۱۰ عدد می باشد

باسپاس

(Simultaneous buck and boost regulator IC - synchronous boost and buck module - boost and buck voltage regulator - dc to dc module - dc to dc boost and buck module - synchronous dc voltage boost and buck converter IC - dc voltage boost IC - voltage boost regulator - dc to dc voltage boost and inverter IC)

Regards

A voltage converter IC that can simultaneously be both a buck and a boost manufactured by Technoelectronics, model TE515 with an output power of 500ma and an input voltage of 7V to 30V and an output in different and fixed ranges of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 20V, 24V, 28V This IC is made in a three-pin TO220 package that does not require heating. It is suitable for making all kinds of power supplies, especially switching circuits and chargers, when you need a constant voltage at the output with different defined ranges, but your power supply or battery is constantly changing voltage, such as UPS or inverter circuits or converters that work with batteries, where you need a voltage of 15V or more to run the driver circuits and gate MOSFETs, while your battery is, for example, 24V. At this time, this IC reduces the voltage for you to 15VDC. After a while, the inverter works, the battery voltage drops, for example, to about 10V or less (according to the input voltage of this IC, which is about 6.5V). At this time, the module acts as an increaser instead of a reducer and maintains the output voltage at the same level of 15V.

The IC has three pins or bases

Pin1: inputvoltage

Pin2: Gnd

Pin3: output

which is designed and manufactured based on the standard size and base spacing of other TO220 packages.

Thank you
