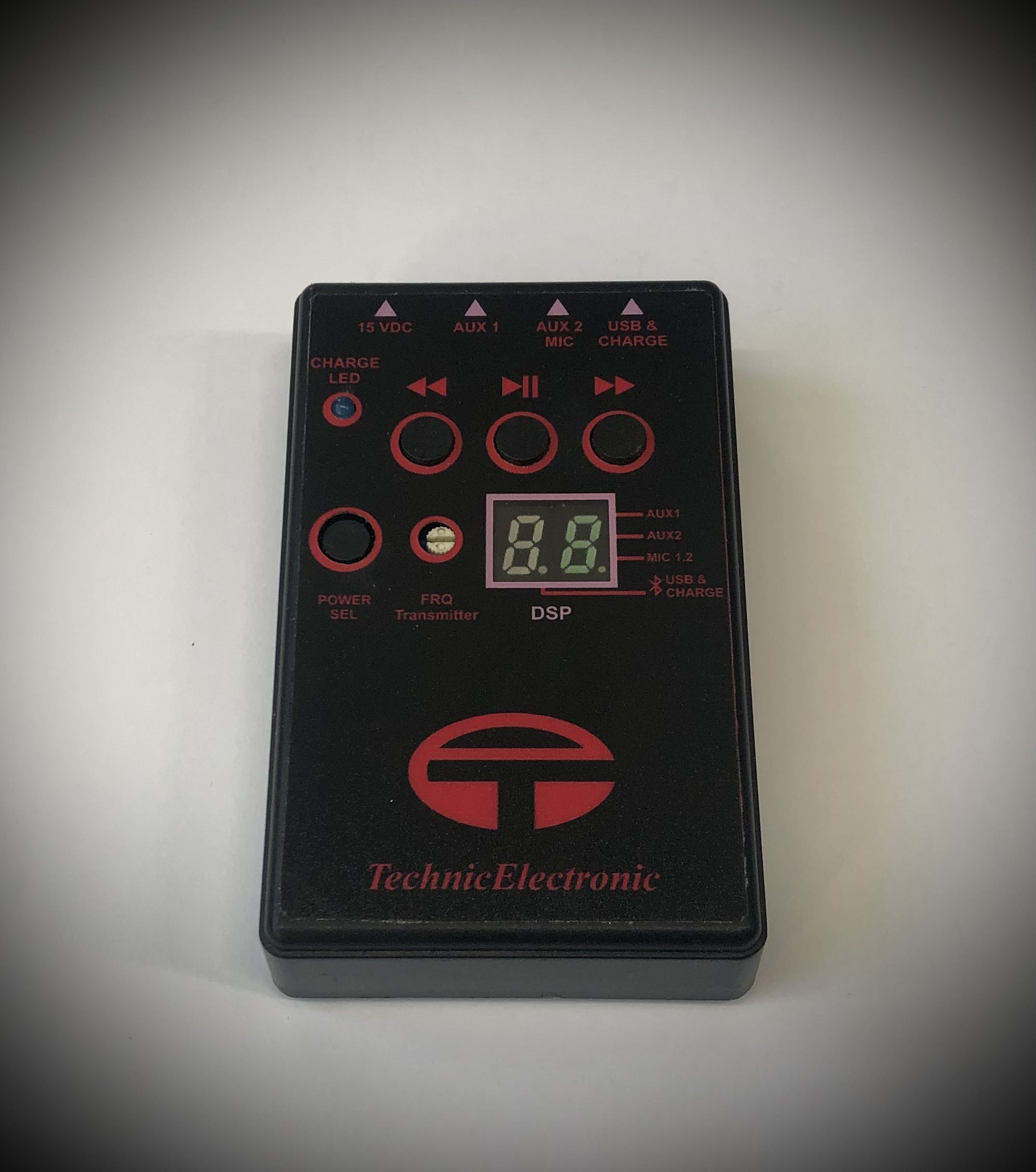

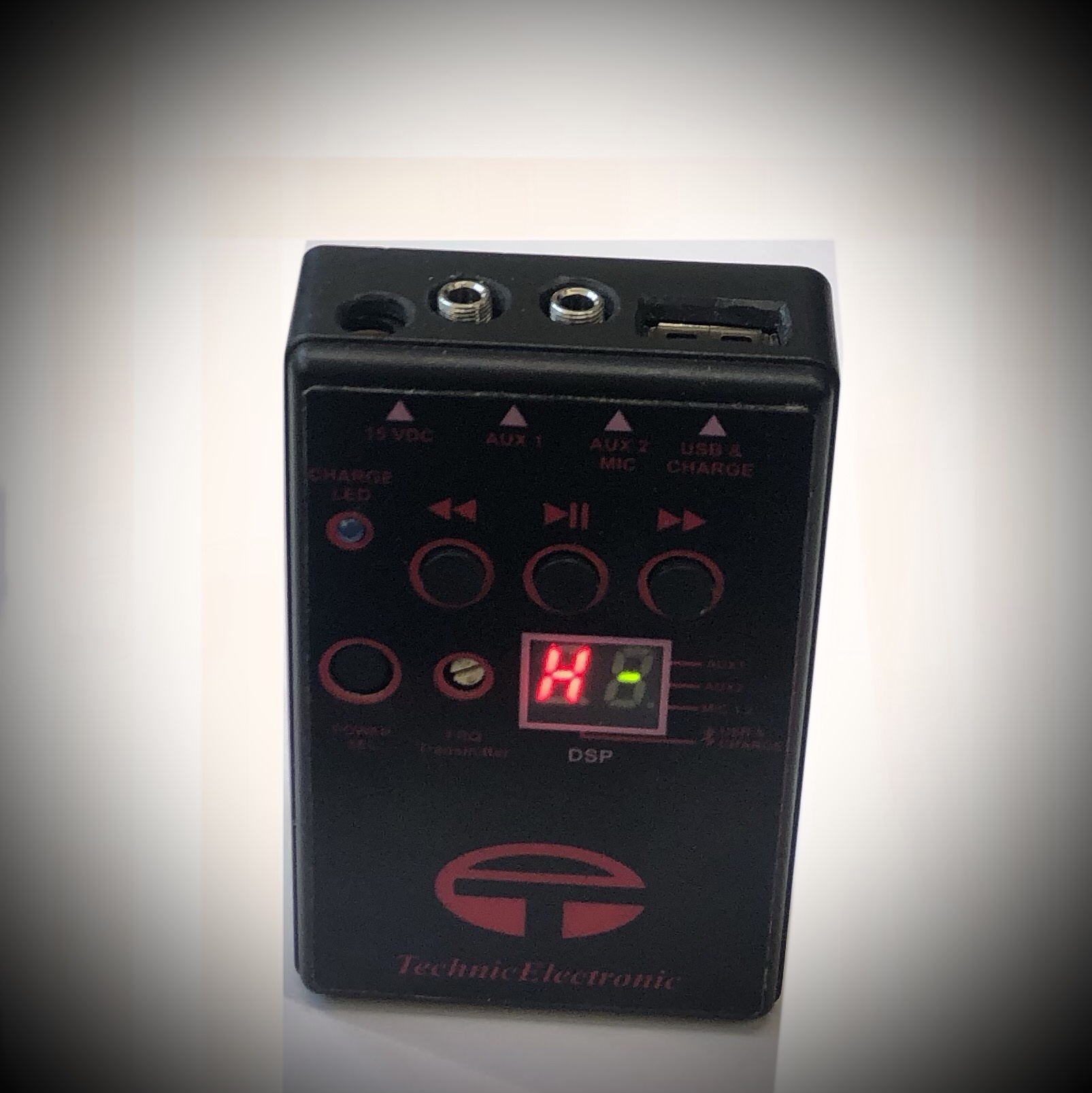

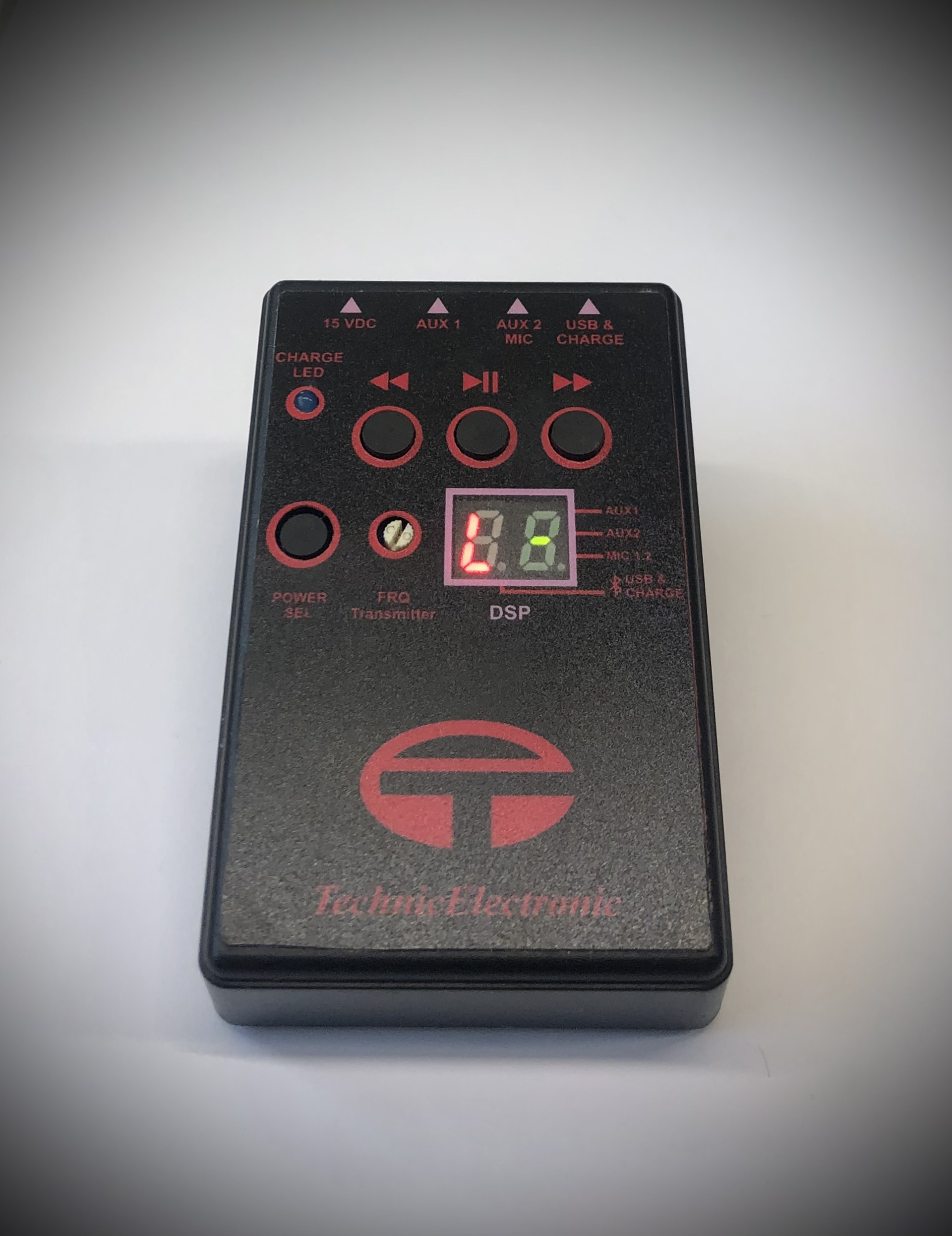

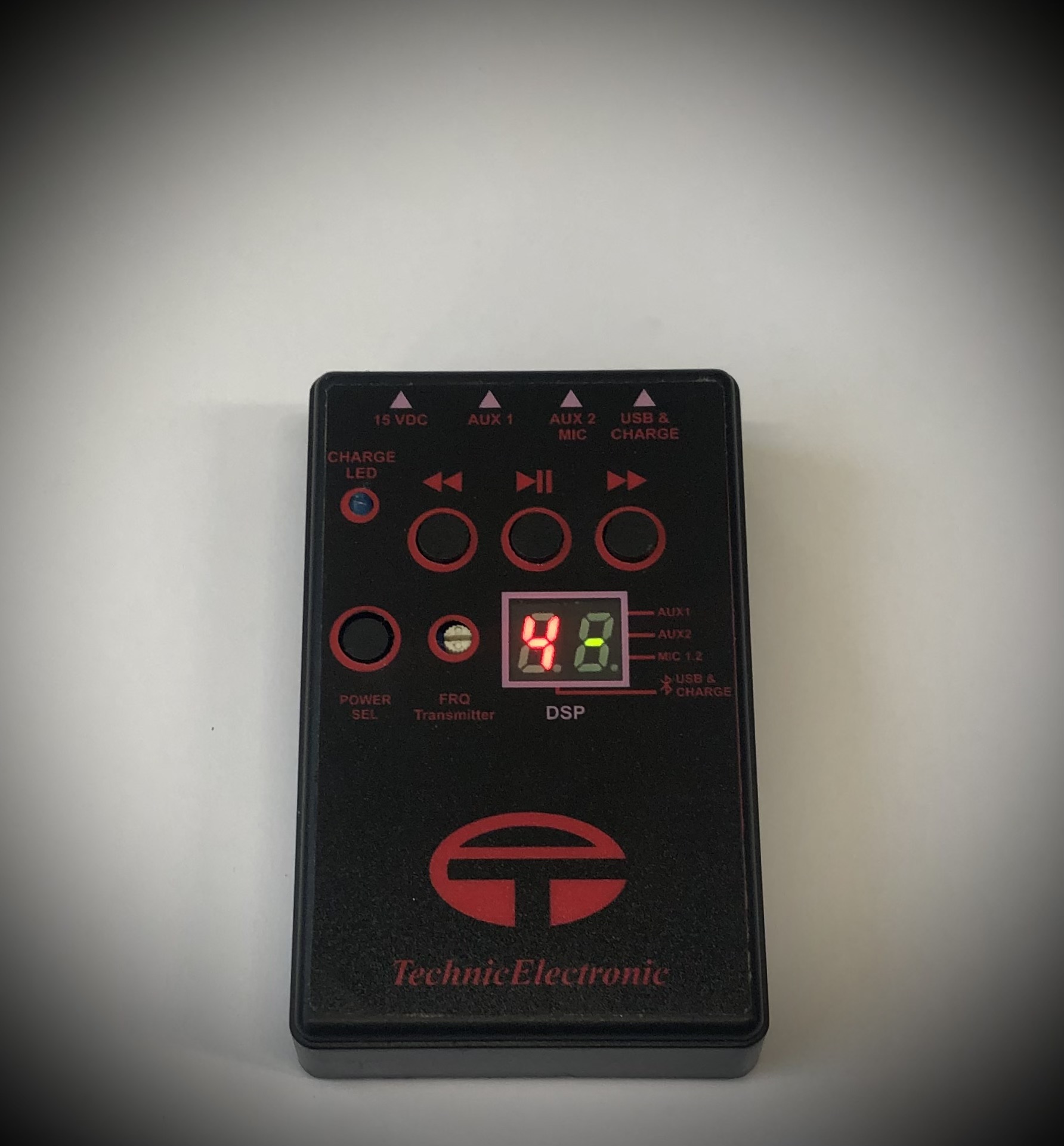

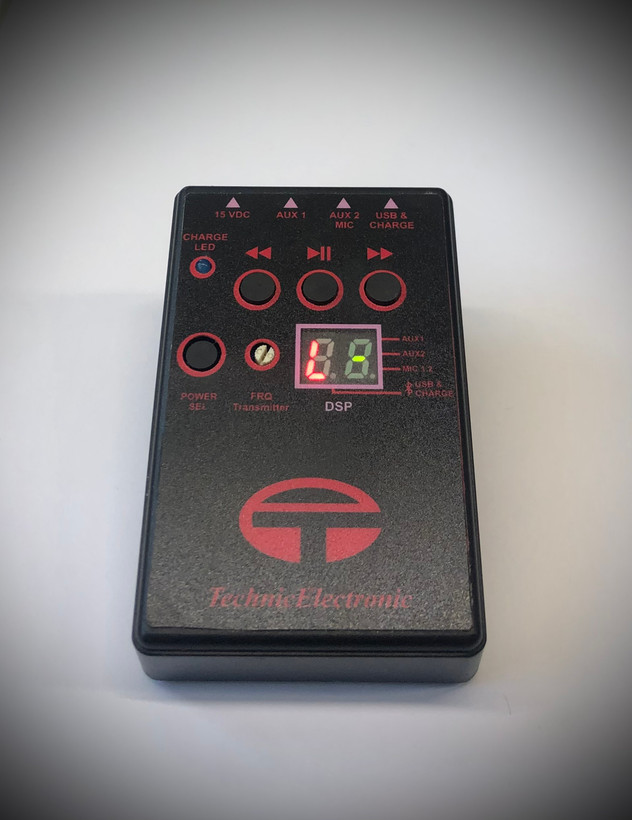

ماژول فرستنده رادیویی ۱۴ کاناله یک وات FM صوتی تکنیک مدل TE9

( ماژول فرستنده fm صوتی - ماژول فرستنده صوتی پر قدرت - ماژول رادیویی فرستنده یک وات 1WATT - گیرنده و فرستنده - مدار و کیت فرستنده صوتی پرقدرت - سیستم کنفرانس صدا - فرستنده 1w صوتی و صدا )

باسلام

ماژول حرفه ای فرستنده صدا با امکاناتی که دارد به راحتی تمام نیازهای شما را در ضمینه یک سیستم صوتی حرفه ای بیسیم با کیفیت بالا فراهم می کند

این دستگاه برپایه ی چیپ شرکت ROHM ژاپن BH1714 طراحی شده و دارای امکانات زیادی مانند ؛

۱- استفاده مستقیم از آداپتور ۱۲ ولت ( یاباطری خودرو و ،.. ) است

۲- دارای باطری ۱۱/۱ ولت یک آمپر لیتیومی جهت استفاده و حمل و پرتابل بودن

۳- خروجی USB جهت شارژ موبایل و سایر دستگاههای دیگر در مواقع ضروری

۴- مدار شارژر داخلی جهت شارژ باطری داخلی با نشانگر LED جهت نمایش وضعیت و شارژ صحیح

۵- امکان انتخاب فرکانس و ارسالی توسط فرستنده دستگاه با کلید سلکتور گردان ۱۴ حالته برای ۱۴ کانال مختلف و متفاوت فرکانس ، همچنین نمایشگر 7SEGEMENT جهت نمایش فرکانس های ارسالی یا باند فرکانس انتخاب شده

۶- امکان اتصال چند دستگاه صوتی همزمان

۷- دارای دو ورودی AUX انتخابی و قابل اتصال به هر سیستم صوتی دارای فون مانند ؛ موبایل و کامپیوتر و تبلت و اکو و میکسر و پاورمیکسر و رکوردر و ،....

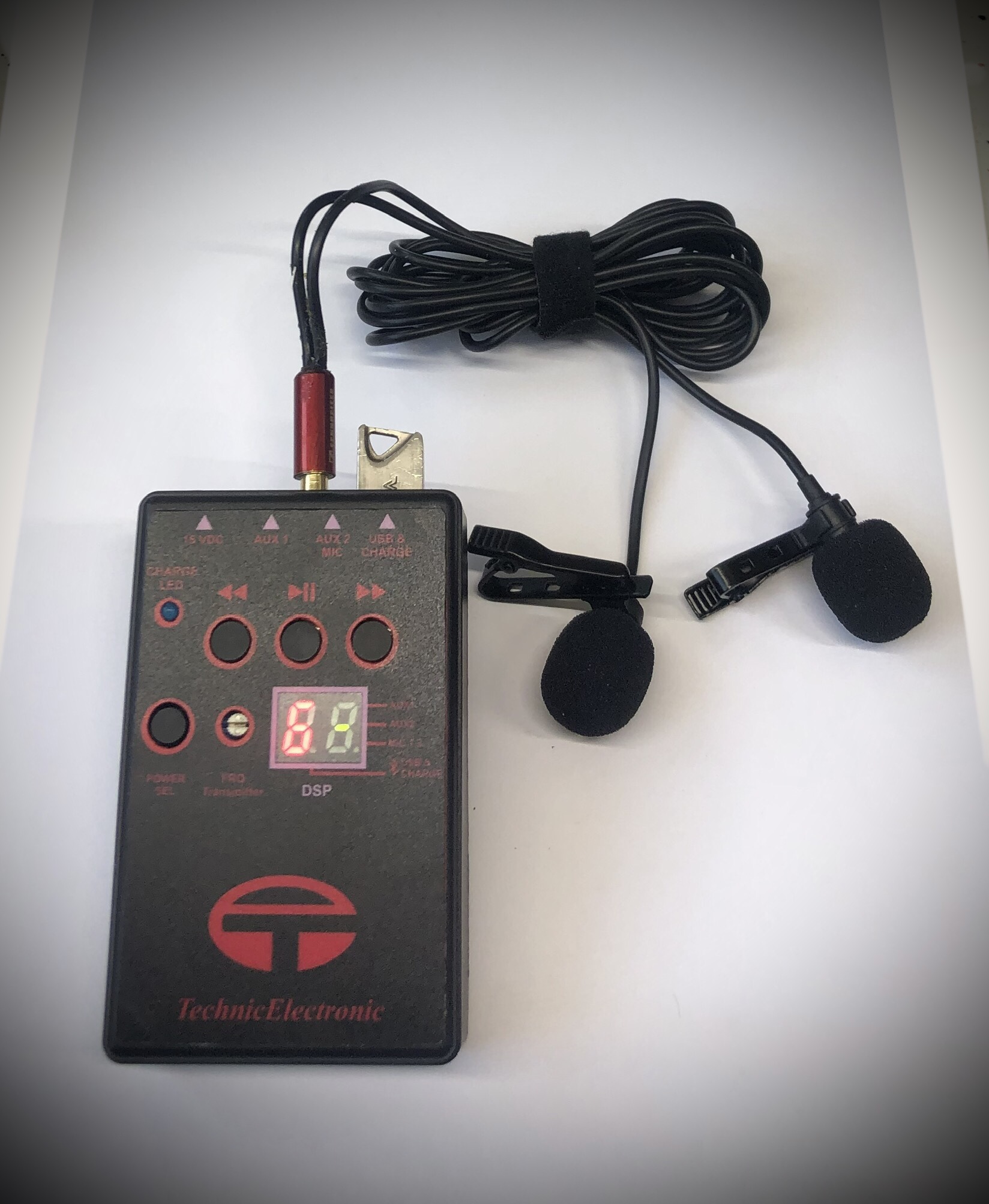

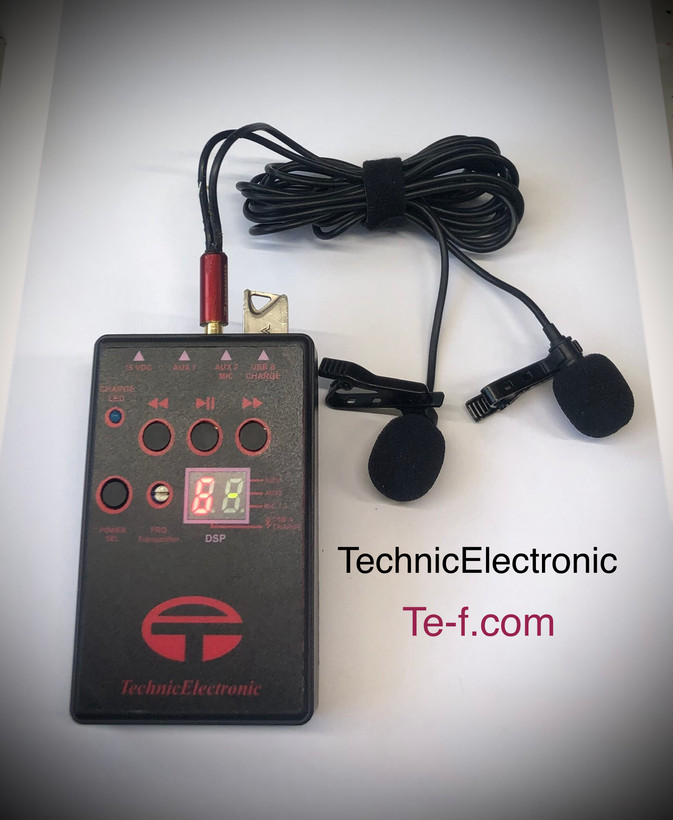

۸- دارای دو ورودی میکروفن ( خازنی ) یقه ای برای ارسال صدا به صورت استریو ( امکان تغییر به سایر میکروفن های رومیزی و کنفرانسی و ،... )

۹- ورودی و خروجی پورت USB برای امکان پخش و ارسال موزیک و سایر اصوات از طریق حافظه فلش USB

۱۰- دارای بلوتوث صوتی جهت دریافت و انتقال صدا بر روی گیرندها

و سایر امکانات در ابعاد کوچک و سبک به صورت ارسال صدا با کیفیت بالا و استریو بر روی باند و موج بلند با فرکانس ۸۸ تا ۱۰۸ مگاهرتز می باشد ، توان و خروجی فرستنده دستگاه یک وات حدودا یک کیلومتر مفید بسته به شرایط محیطی است

روش کار دستگاه ؛

دستگاه چون دارای باطری داخلی لیتیومی قابل شارژ است لذا پورت یا کانکتور اتصال برق ورودی را به آداپتور ۱۲ ولتی نیم تا دو آمپری زده در این زمان باید LED آبی رنگ روشن شده و دستگاه شروع به شارژ باطری کند در این حالت امکان استفاده همزمان از دستگاه در موقع شارژ مقدور است ، سپس کلید یا شستی POWER را فشار دهید تا چراغ AUX1 روشن شود در این حالت ورودی متناسب فعال شده و امکان اتصال هر سیستم صوتی یا پخش کننده صوتی به دستگاه مقدور بوده و صدای دستگاه یا میکروفن یا فلش رم یا از طریق بلوتوث‌ در گیرنده رادیویی FM در مسافت بالا پخش خواهد شد ، درصورت فشار دادن کلید شستی POWER برای بار دوم حالت AUX2 فعال شده که میتوانید خروجی سیستم صوتی خود را با این ورودی زده و مانند روش بالا استفاده بفرمایید ، اگر برای بار سوم همین شستی ( POWER ) را فشار دهید همان پورت دوم یعنی AUX2 فعال میشود اما این بار برای میکروفن و شما می توانید میکروفن استریو موجود در پک دستگاه را به همین ورودی ( AUX2/MIC ) زده و مستقیم صدای خود را برای گیرنده رادیویی ارسال کنید

اگر برای بار چهارم کلید و شستی را فشار دهید دستگاه در وضعیت USB&BLUETOOTH قرار میگیرد و در صورت اتصال و یا وصل نمودن فلش کارت یا فلش مموری خود آهنگ ها و یا صداهای موجود در فلش در گیرندهای رادیویی FM پخش خواهد شد در صورت خارج کردن فلش USB حالت بلوتوث خودکار روشن شده و شما میتوانید از طریق بلوتوث بی سیم به دستگاه صوتی متصل شده و صدا را از طریق بلوتوث دریافت و همزمان بر روی  دستگاه های گیرنده یا رادیو FM ارسال کنید

این دستگاه و ماژول فرستنده FM با توان یک وات کارایی ها و مصارف زیادی دارد جهت ارسال صوت

شما میتوانید به جای گیرنده رادیو از موبایل جهت دریافت اصوات استفاده بفرمایید که باید اپ رادیو FM را در گوشی یا تبلت اندروید یا سیستم IOS خود نصب کنید در ضمن اگر اپ شما امکان ضبط صدا را داشته باشد بهتر است ، چون صدا های دریافتی را میتوانید مستقیم رکود یا ضبط کنید مثلا برای استادی که در کلاس یا سالن آمفی تئاتر یا  سالن کنفرانس و همایش در حال توضیح دادن و یاشرح مطلبی است و فاصله زیادی از شما دارد شما صدا را از طریق موبایل دریافت کرده و همزمان هم گوش خواهید داد و  هم ضبط خواهید کرد این دستگاه می تواند به صورت تک یا چند دستگاه همزمان استفاده شود مانند سیستم های ترجمه زبان که وقتی شخصی به هر زبانی در حال کنفرانس یا سخنرانی است و چند مترجم همزمان صدای این شخص را شنیده و به زبان های مختلف ترجمه می کنند ، سپس هر مترجم یک فرستنده با میکروفن تکنیک مدل TE9 مجزا با فرکانس متفاوت در اختیار دارد و زبان سخنران را به زبانی دیگر ترجمه می کند و شرکت کنندگان جلسه می توانند زبان مورد نیازشان را در همان فرکانس انتخاب و شنود و رکورد یا ضبط کنند

برای یک یا چند فرستنده ( حداکثر ۱۴ فرستنده ) می توانید بی نهایت گیرنده داشته باشید و همزمان شنود و استفاده کنید .

از دیگر کاربرد ها این سیستم و ماژول فرستنده تکنیک مدل TE9 میتوان به حذف سیم در سیستم های صوتی اشاره کرد مثال ؛ یک دسته عزاداری یا کارنیوال یا مشابه در خیابان در حال اجرای زنده هستند با استفاده از یک یا چند دستگاه از همین ماژول می توان صدای میکسر یا امپلی فایر را به هر تعداد باند و بلندگوی اکتیو که دارای رادیو FM باشند بدون سیم ارسال کرد و در صورت نیاز اشخاص حاضر یا تماشاگر صدای هیئت یا گروه را که صدایشان در بلندگوها شنیده میشوند از طرق رادیو یا موبایل دریافت کنند و ضبط صدا کنند و از جمله بسیاری از دیگر کارایی ها

باسپاس

(Audio fm transmitter module - High power audio transmitter module - 1WATT one watt transmitter radio module - Receiver and transmitter - High power audio transmitter circuit and kit - Audio conference system - 1w audio and sound transmitter)

The professional audio transmitter module with its features easily meets all your needs in the context of a high quality professional wireless audio system

This device is designed based on the ROHM Japan BH1714 chip and has many features such as;

1- Direct use of a 12-volt adapter (or car battery, etc.)

2- It has a 11.1-volt, 1-amp lithium battery for use, carrying, and portability

3- USB output for charging mobile phones and other devices in emergency situations

4- Internal charger circuit for charging the internal battery with an LED indicator to display the status and correct charging

5- The ability to select the frequency and transmission by the device transmitter with a 14-position rotary selector key for 14 different and different frequency channels, as well as a 7-SEGEMENT display to display the transmitted frequencies or the selected frequency band

6- The ability to connect multiple audio devices simultaneously

7- It has two optional AUX inputs and can be connected to any audio system with a phone, such as; Mobile, computer, tablet, echo, mixer, power mixer, recorder, etc.

8- Has two microphone inputs (capacitor) for sending sound in stereo (can be changed to other desktop and conference microphones, etc.)

9- USB port input and output for playing and sending music and other sounds via USB flash memory

10- Has Bluetooth audio for receiving and transmitting sound to receivers

And other features in small and light dimensions in the form of sending high-quality and stereo sound on the band and long wave with a frequency of 88 to 108 MHz, the power and output of the transmitter of one watt is about one kilometer useful depending on environmental conditions

How the device works;

Since the device has a rechargeable lithium battery, connect the input power port or connector to a 12-volt, half-to-two-amp adapter. At this time, the blue LED should light up and the device should start charging the battery. In this case, it is possible to use the device simultaneously while charging. Then press the POWER key or button until the AUX1 light turns on. In this case, the appropriate input is activated and it is possible to connect any audio system or audio player to the device. The sound of the device or microphone or flash RAM or via Bluetooth will be broadcast to the FM radio receiver at a long distance. If you press the POWER key for the second time, the AUX2 mode is activated, which allows you to connect the output of your audio system to this input and use it as above. If you press the same key (POWER) for the third time, the same second port, AUX2, will be activated, but this time for the microphone. You can connect the stereo microphone included in the device pack to this input (AUX2/MIC) and send your voice directly to the radio receiver. If you press the key and button for the fourth time, the device It is in USB&BLUETOOTH mode and if you connect or connect the flash card or flash memory, the songs or sounds in the flash will be played on the FM radio receivers. If you remove the USB flash, the Bluetooth mode will automatically turn on and you can connect to the audio device via Bluetooth wirelessly and receive the sound via Bluetooth and simultaneously send it to the receiver devices or FM radio.

This device and FM transmitter module with a power of one watt has many functions and uses for sending sound.

You can use your mobile phone to receive sounds instead of the radio receiver, which you must install the FM radio app on your Android phone or tablet or IOS system. In addition, it is better if your app has the ability to record sound, because you can play or record the received sounds directly. For example, for a professor who is explaining or explaining something in a classroom or an amphitheater or a conference hall and is far away from you, you will receive the sound via your mobile phone and listen to and record it at the same time. This device can be used as a single or multiple devices at the same time. Such as language translation systems, when a person is giving a conference or speech in any language and several translators simultaneously hear this person's voice and translate into different languages, then each translator has a separate transmitter with a TE9 microphone with a different frequency and translates the speaker's language into another language, and the meeting participants can select the language they need at the same frequency, listen, and record.

For one or more transmitters (maximum 14 transmitters), you can have an infinite number of receivers and listen and use them simultaneously.

Other applications of this system and the TE9 transmitter module include eliminating wires in audio systems, for example; A mourning or carnival group or similar is performing live on the street. Using one or more devices of this module, the sound of the mixer or amplifier can be sent wirelessly to any number of active bands and speakers that have FM radio. If necessary, the people present or spectators can receive the sound of the delegation or group that is heard in the speakers through the radio or mobile phone and record the sound, among many other functions.

Thank you
