ماژول آمپلی فایر ۸۰ وات RMS استریو های فای تکنوالکترونیک مدل TE119A

( ماژول صوتی - ماژول آمپلی فایر صدا استریو - آمپلی فایر صوتی استریو های فای - کیت و مدار آمپلی فایر استریو های فای - مدارات آمپلی فایر با کیفیت های فای )

باسلام

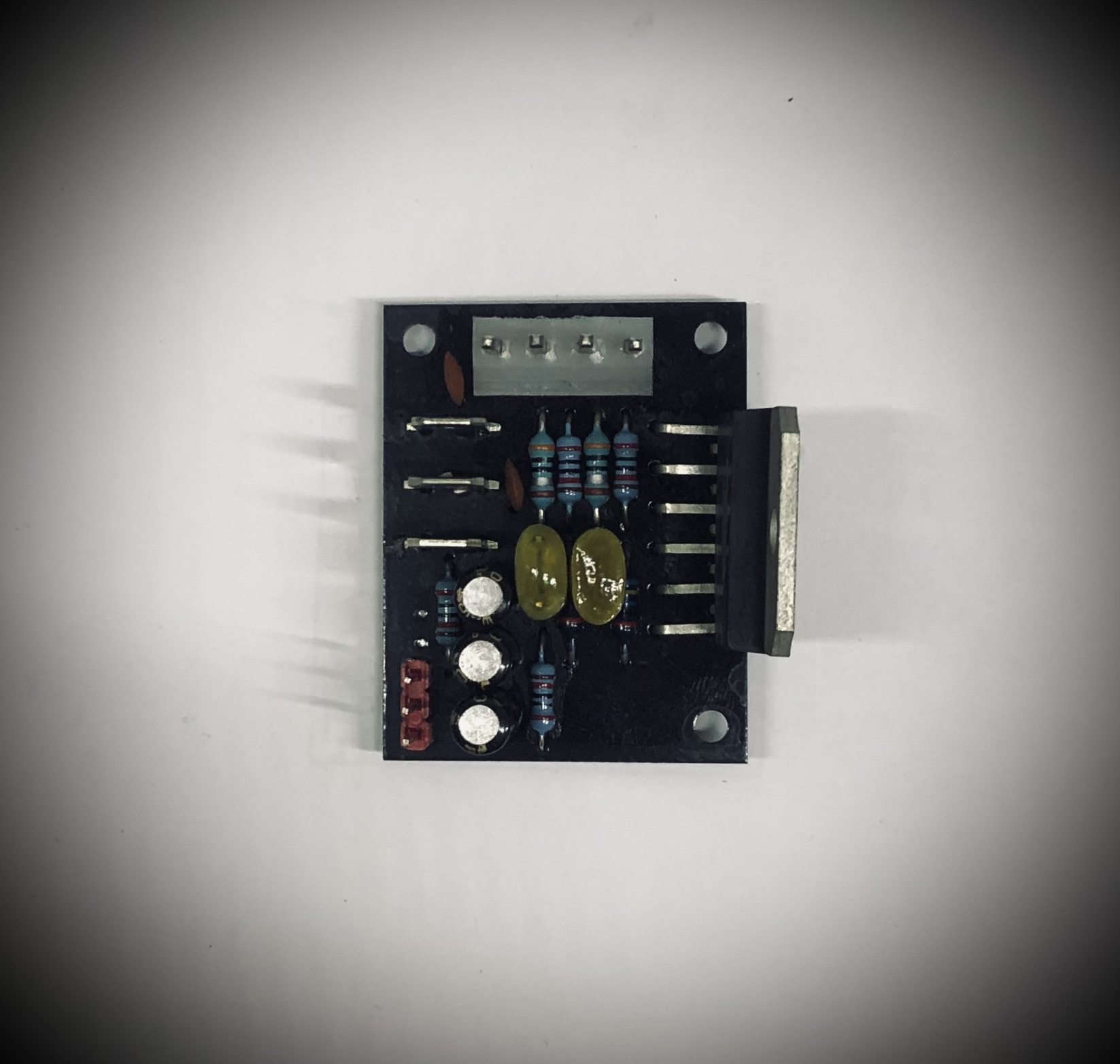

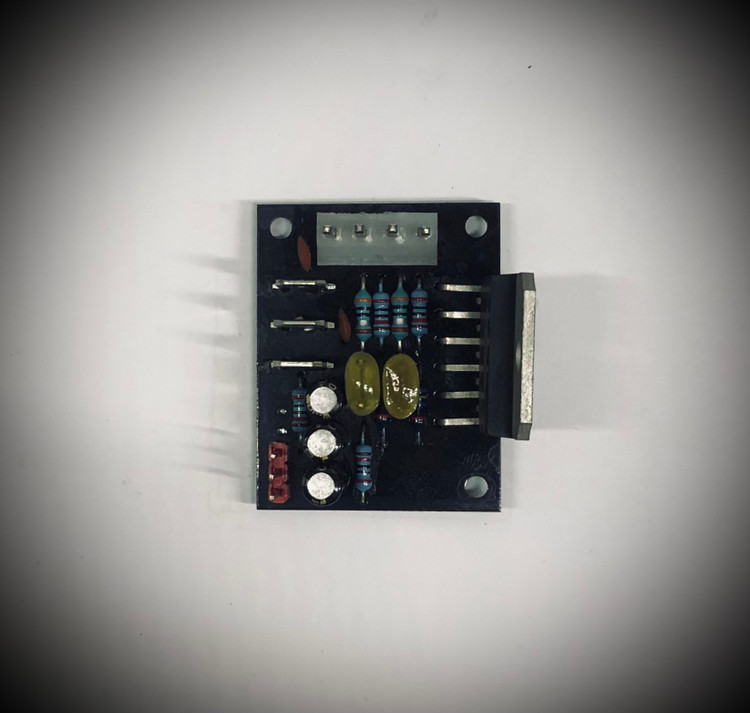

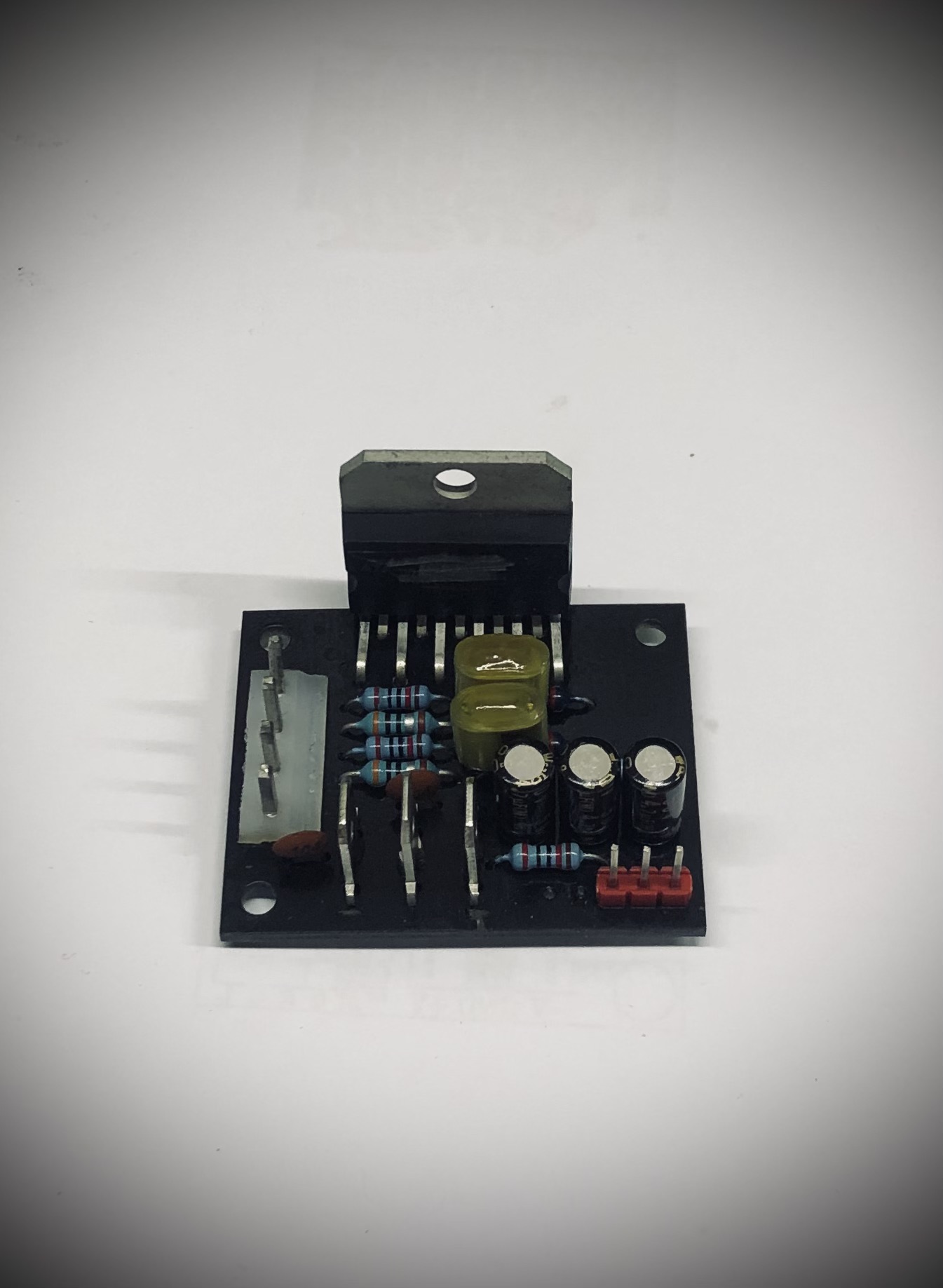

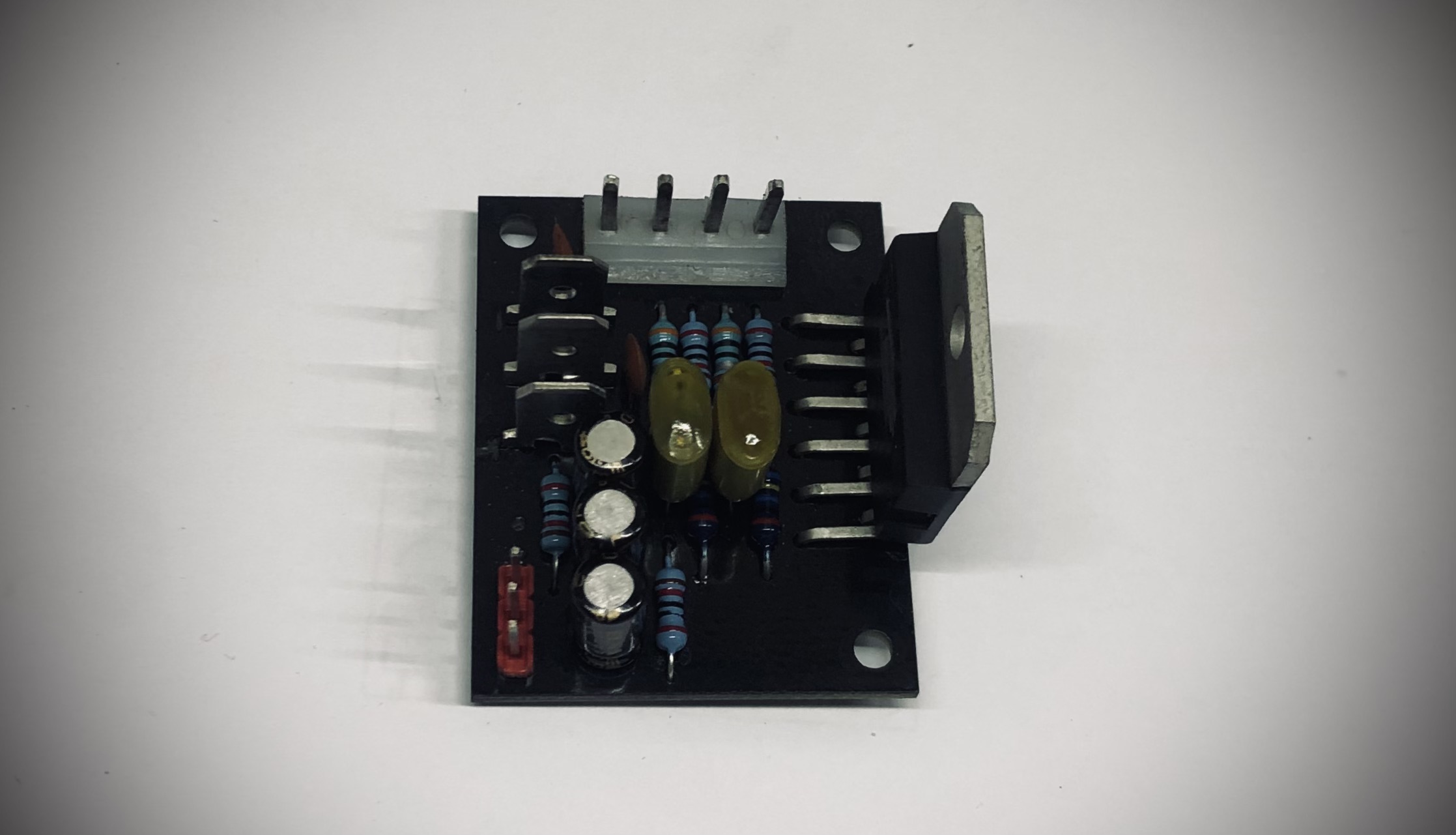

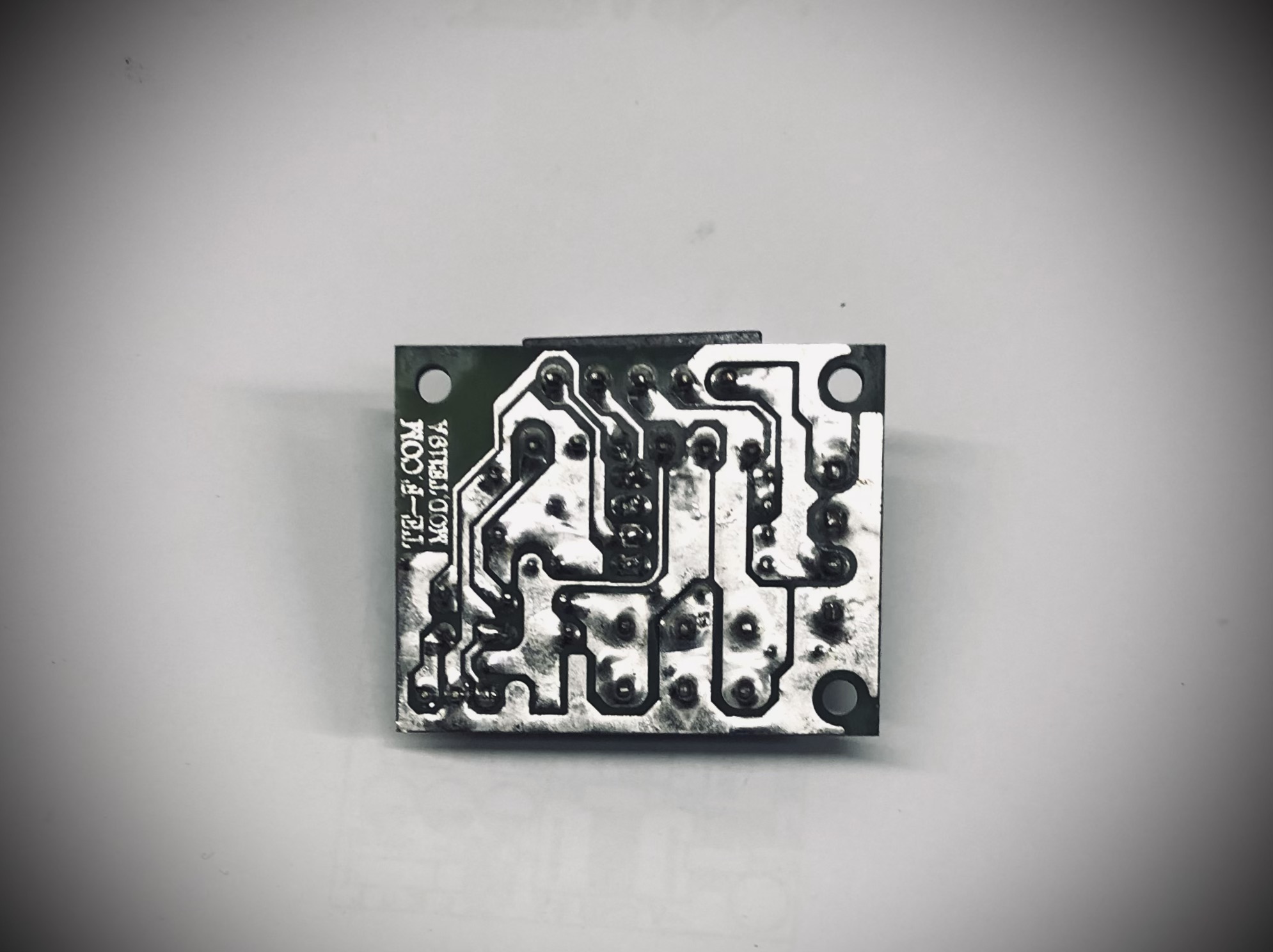

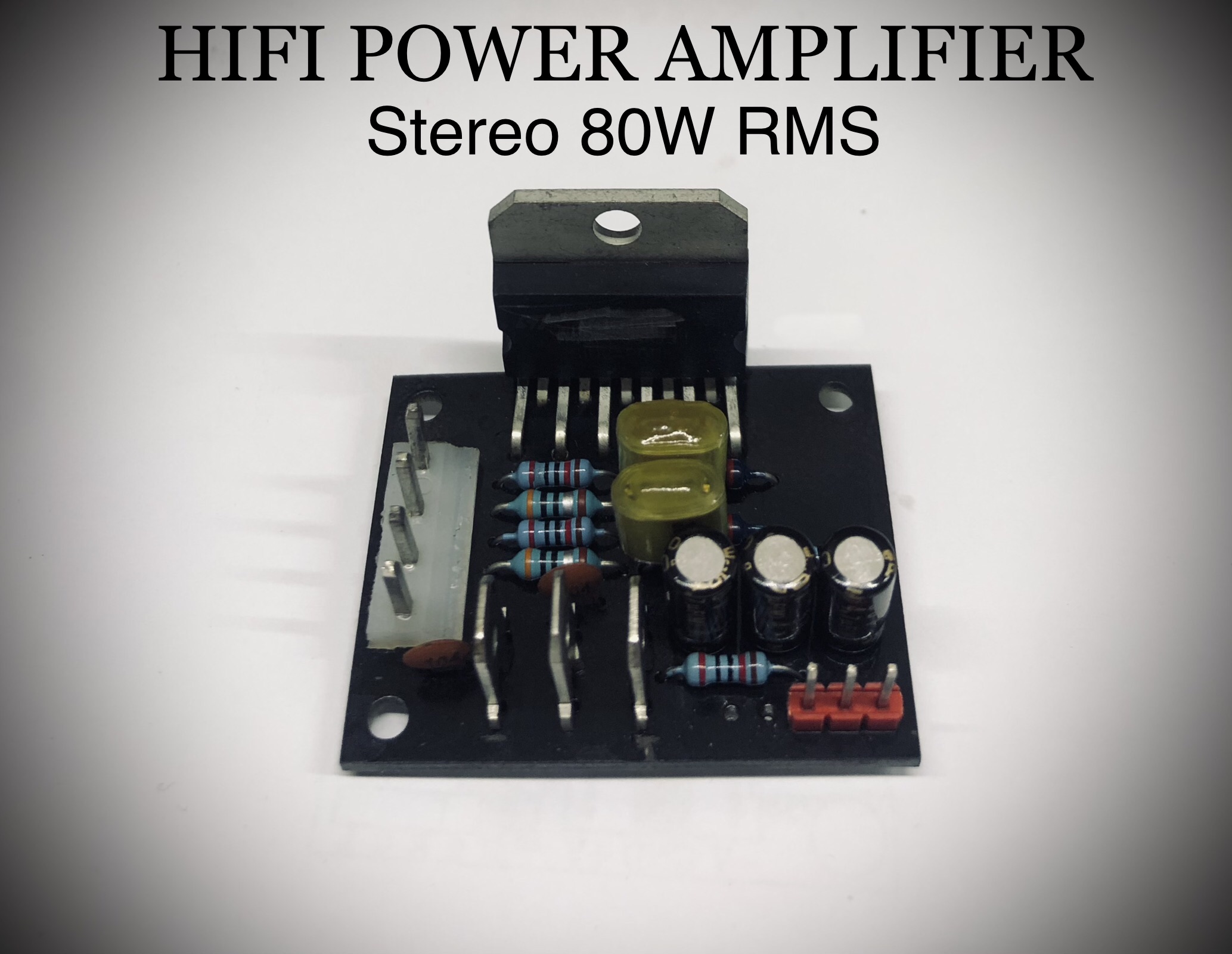

ماژول صوتی و صدا پاورآمپلی فایر ( آمپلی فایر قدرت ) با بالاترین کیفیت صدا HIFI تکنوالکترونیک مدل TE119 یک ماژول حرفه ای با ابعاد بسیار کوچک و توان بالا ۸۰ وات استریو ( دوکانال هر کانال ۴۰ وات RMS ) با آیسی اصلی مناسب جهت جایگزین انواع آیسی های سری STK و آیسی های TDA و سایر ، یا جهت ساخت انواع سیستم های صوتی قدرتمند خانگی و اتومبیل و اسپیکرهای حرفه ای و یا ارتقا سیستم های صدا می باشد

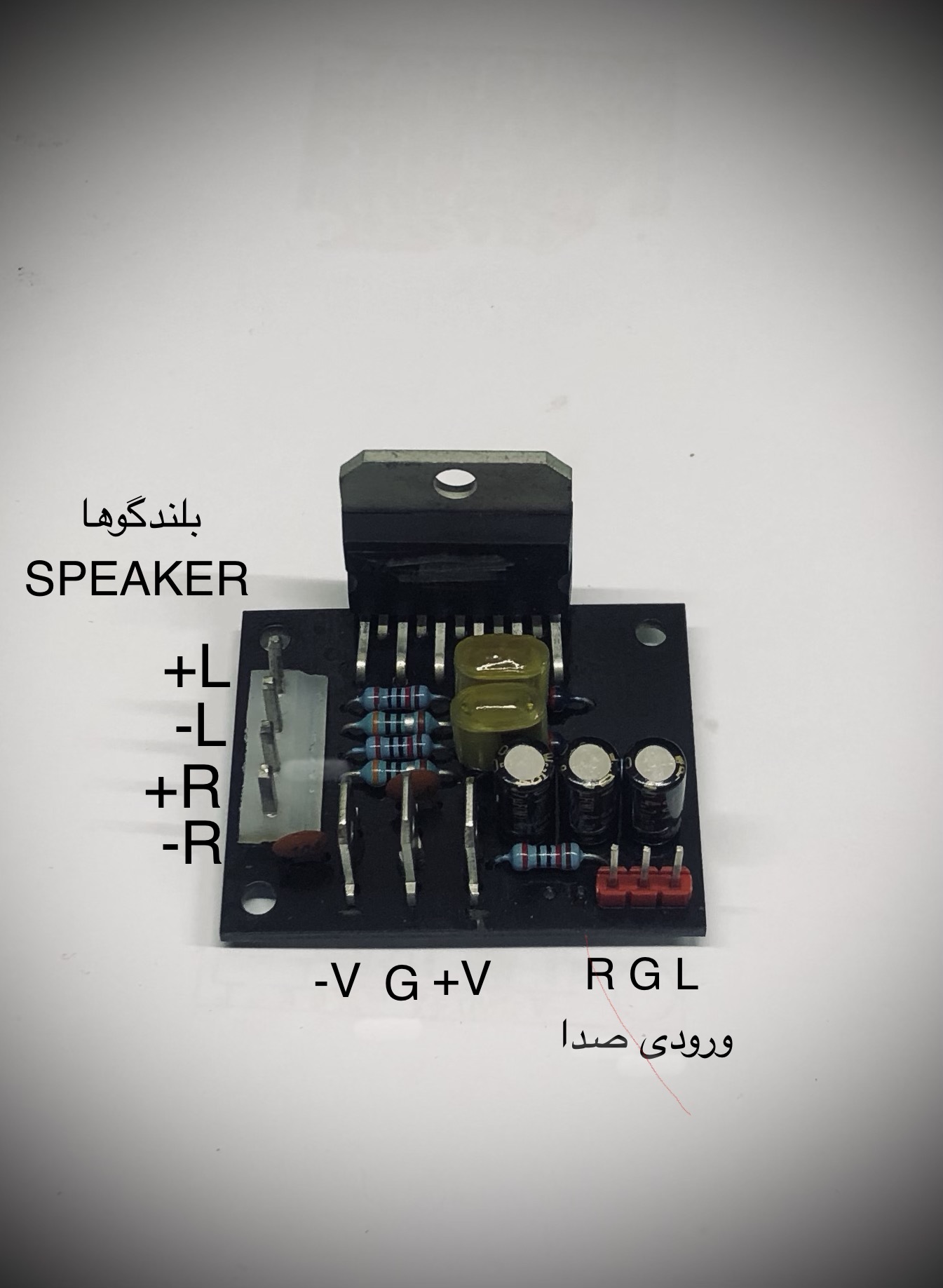

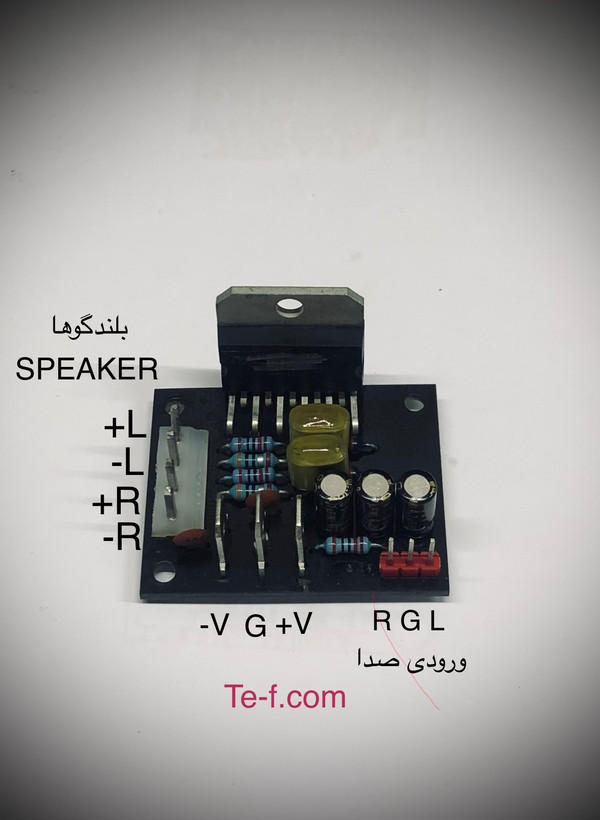

این مدار آمپلی فایر استریو بوده و دارای دو خروجی برای بلندگو و باندها با امپدانس حداقل ۴ اهم و ۶ اهم و ۸ اهم با پاسخ دهی فرکانسی بالا ۲۰ هرتز تا ۴۰ کیلوهرتز و دارای دو ورودی R و L است ، همچنین دارای پین اتصال STB برای خاموش و یا روشن ON و OFF و حالت سکوت MUT است که به راحتی و با اتصال به هر میکروکنترولر یا ریموت قابل دسترس هستند .

ولتاژ کاری مدار ۸ ولت دوبل تا ۲۴ ولت دوبل حداکثر است که توان واقعی ۸۰ وات با ولتاژ حدودی ۲۴ ولت دوبل مقدور می باشد که قاعدتا هرچه ولتاژ پایین تر باشد توان افت خواهد کرد ، امابسته به نوع تغذیه و توان و ولتاژ تغذیه همه جا کاربرد دارد .

آیسی ماژول آمپلیفایر استریو های فای بدون هیتسینگ بوده و باید برای دفع حرارت آیسی حتما هیتسینگ بزرگ و مناسب تعبیه و نصب شود ، به علاوه به خاطر داشته باشید که بدنه خود آی سی دارای ولتاژ منفی بوده و نباید آلمنیوم یا هیتسینگ به جایی بعد از نصب اتصال پیدا کند در غیر این صورت حتما برای آیسی عایق حرارتی و واشر عایق قرار دهید .

با سپاس

تکنو الکترونیک

(Audio module - Stereo audio amplifier module - Hi-Fi stereo audio amplifier - Hi-Fi stereo amplifier kit and circuit - Hi-Fi quality amplifier circuits)

Audio and sound module Power amplifier (power amplifier) ​​with the highest quality HIFI sound Technoelectronics model TE119 is a professional module with very small dimensions and high power 80 watts stereo (two channels each channel 40 watts RMS) with the main IC suitable for replacing various types of STK series ICs and TDA ICs and others, or for building various types of powerful home and car audio systems and professional speakers or upgrading audio systems

This stereo amplifier circuit has two outputs for speakers and bands with impedances of at least 4 ohms and 6 ohms and 8 ohms with a high frequency response of 20 Hz to 40 kHz and has two inputs R and L, it also has a STB connection pin for turning ON and OFF and a MUT silence mode that can be easily and with Connection to any microcontroller or remote is available.

The working voltage of the circuit is 8 volts double to 32 volts double maximum, and the actual power of 80 watts is possible with a voltage of about 24 volts double and above. As a rule, the lower the voltage, the lower the power, but depending on the type of power supply and power and supply voltage, it is used everywhere.

The Hi-Fi stereo amplifier module IC is without heating and a large and suitable heating must be installed and installed to dissipate the heat of the IC. In addition, remember that the body of the IC itself has a negative voltage and aluminum or heating should not be connected anywhere after installation, otherwise be sure to put thermal insulation and insulating gaskets for the IC.

Thank you

Techno Electronics
