ماژول شارژر باطری و نمایشگر و کنترولر انواع باطری تکنوالکترونیک مدل TE420

باسلام

ماژول حرفه ای شارژر انواع باطری با قابلیت برنامه ریزی و قابلیت نمایش وضعیت و میزان شارژ ( سیگنال ویدئو باطری ) و کنترول میزان زمان شارژ تکنوالکترونیک مدل TE420 در ابعاد کوچک و استفاده و نصب آسان برای هر نوع باطری در ولتاژ های مختلف موجود میباشد .

۶ ولت ، ۹ ولت ، ۱۲ ولت ، ۱۸ ولت و ۲۴ ولت که باتوجه به نیاز مصرف کننده قابل ثبت سفارش میباشد .

این ماژول شارژر دارای ویژگی های زیادی است از جمله ؛

مصرف بسیار کم در حدود چند میلی آمپر ساعت

طراحی زیبا و بسیار کوچک و سبک برای نصب آسان برروی انواع پنل دستگاهای شارژر و ،....

دارای خروجی حدود نیم آمپر جهت راه اندازی رله یا بازر و ،... ( ولتاژ رله باید باتوجه به ولتاژ مدار تعیین شود ) برای مواقعی که باطری شما خالی شده یا کاملا شارژ شده

قابلیت استفاده هم به عنوان یک شارژر حرفه ای با آمپر و توان نامحدود هم قابل استفاده به عنوان نمایشگر مقدار شارژ یک باطری

نصب بسیار آسان فقط کافیست ولتاژ مثبت و منفی باطری خود را به ورودی ولتاژ ماژول اتصال دهید در این صورت مقدار شارژ باطری به صورت بسیار دقیق با خطای کمتر از یک درصد نمایش و پردازش خواهد شد

روش کار شارژر باطری تمام اتوماتیک تکنو الکترونیک مدل TE42"

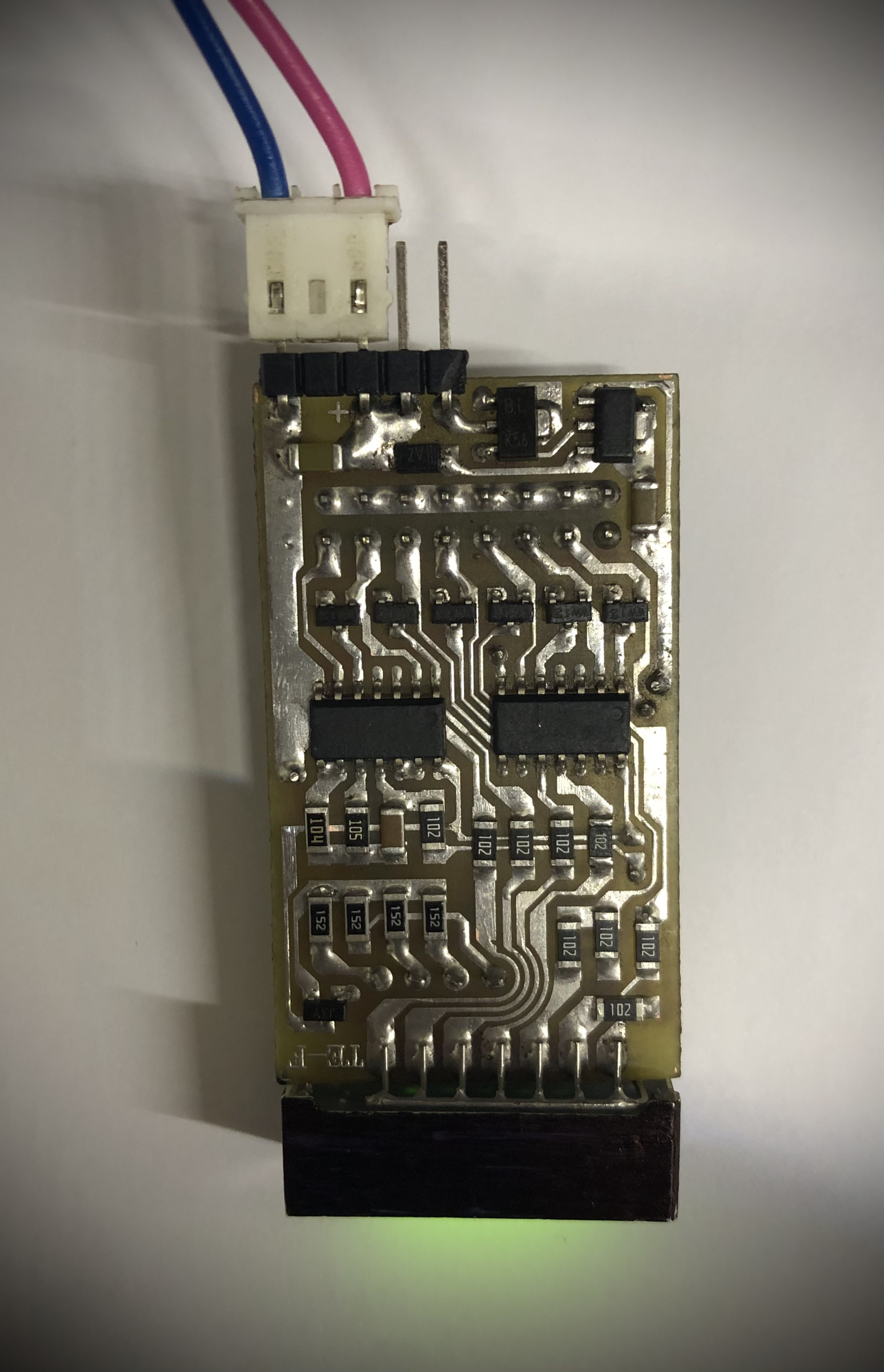

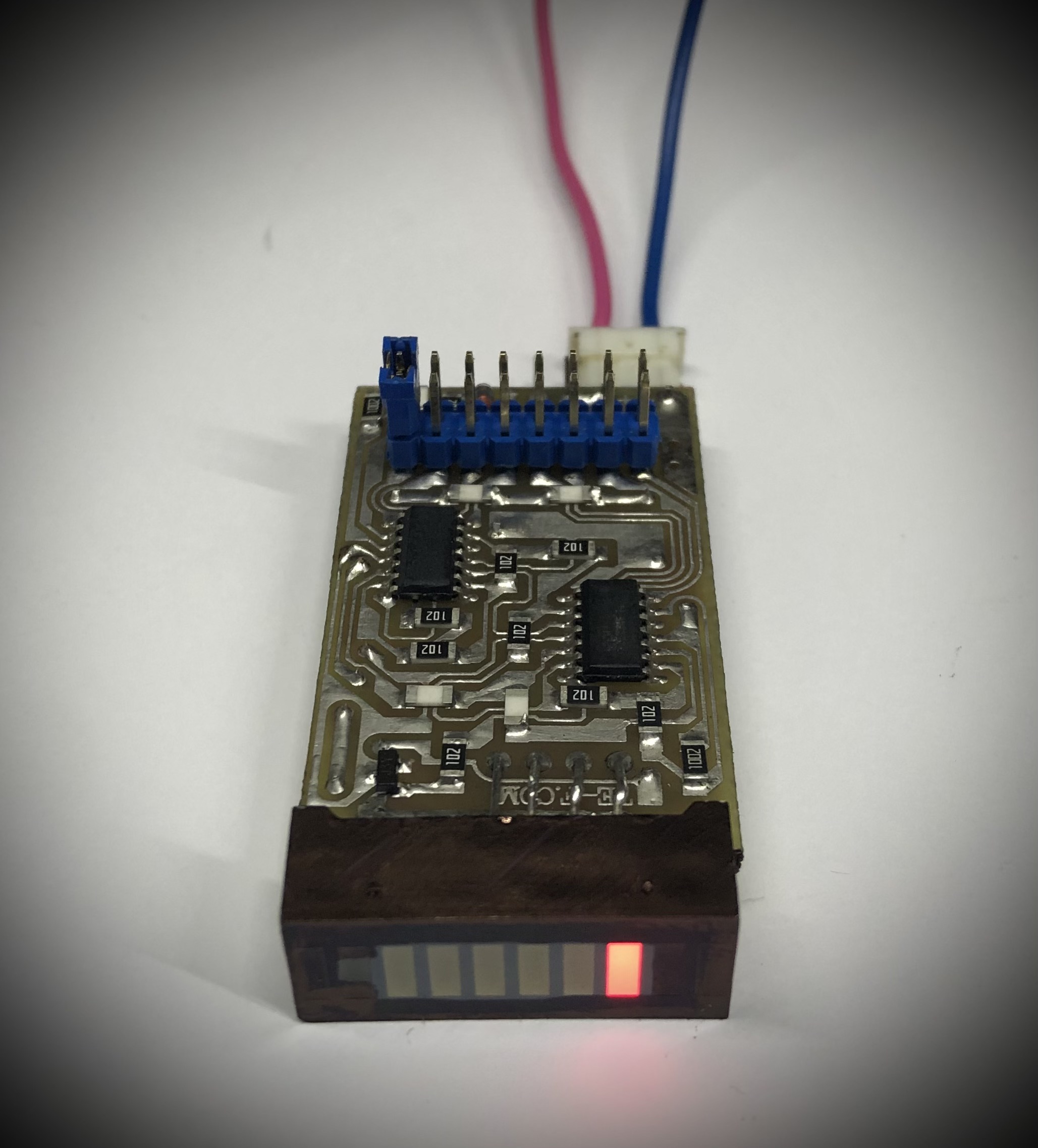

ابتدا با اتصال نقاط - و + مدار به باطری در صورت کاملا تخیله بودن شارژ باطری هیچ کدام از چراغ های نمایشگر دستگاه روشن نمی شود در صورت کمی شارژ داشتن اولین چراغ LED بر روی نمایشگر به رنگ قرمز روشن شده و شروع به چشمک زده می کند،

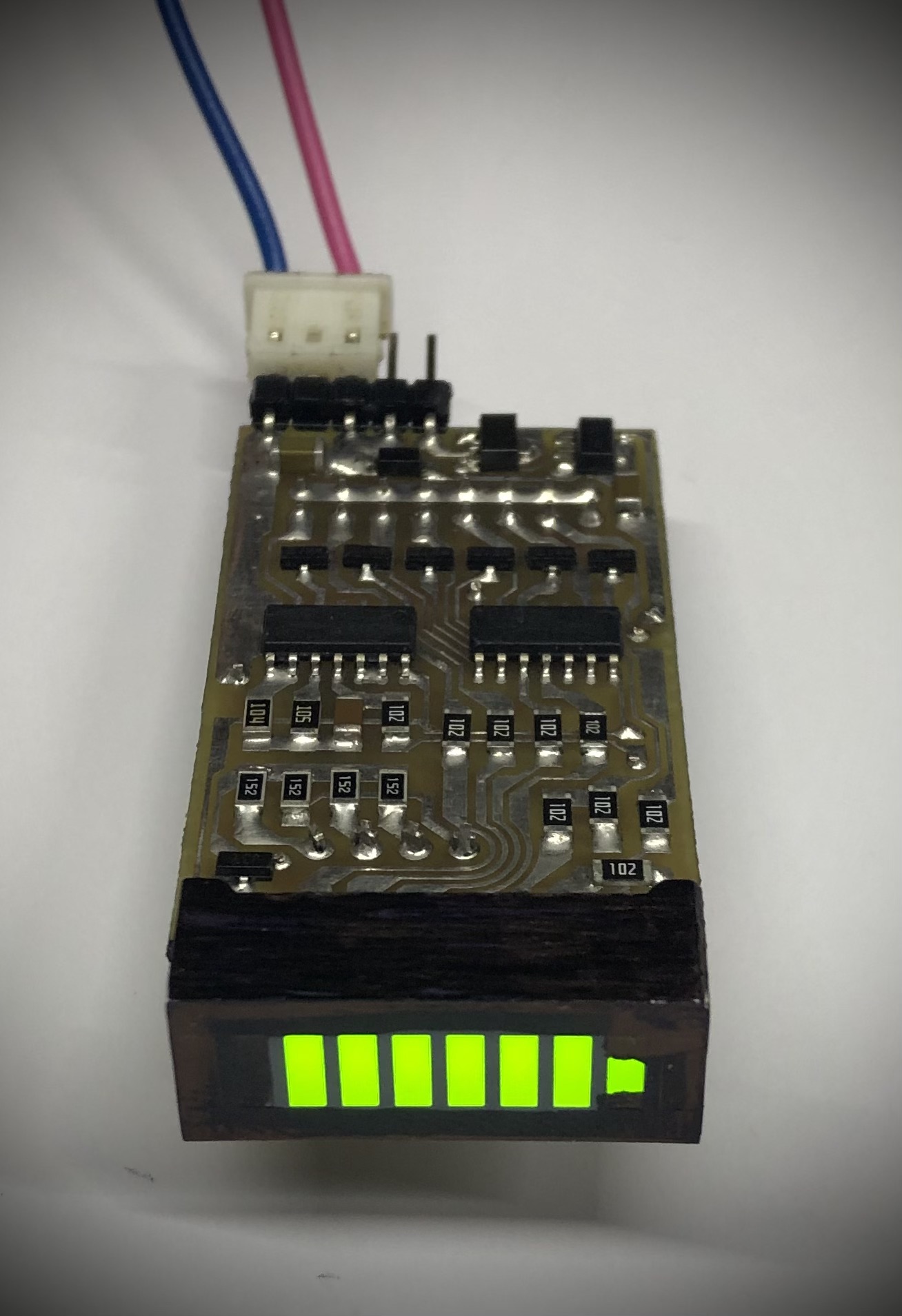

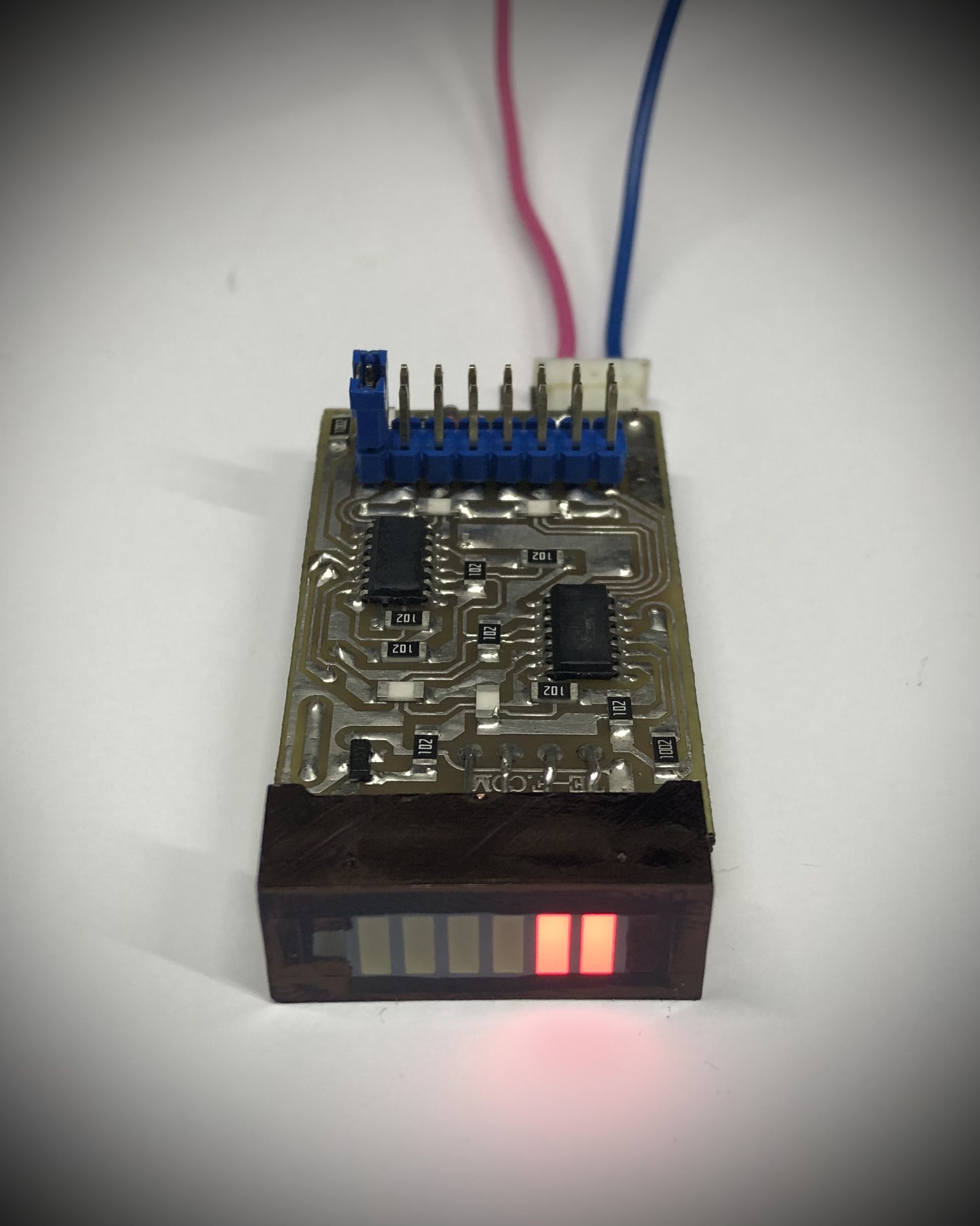

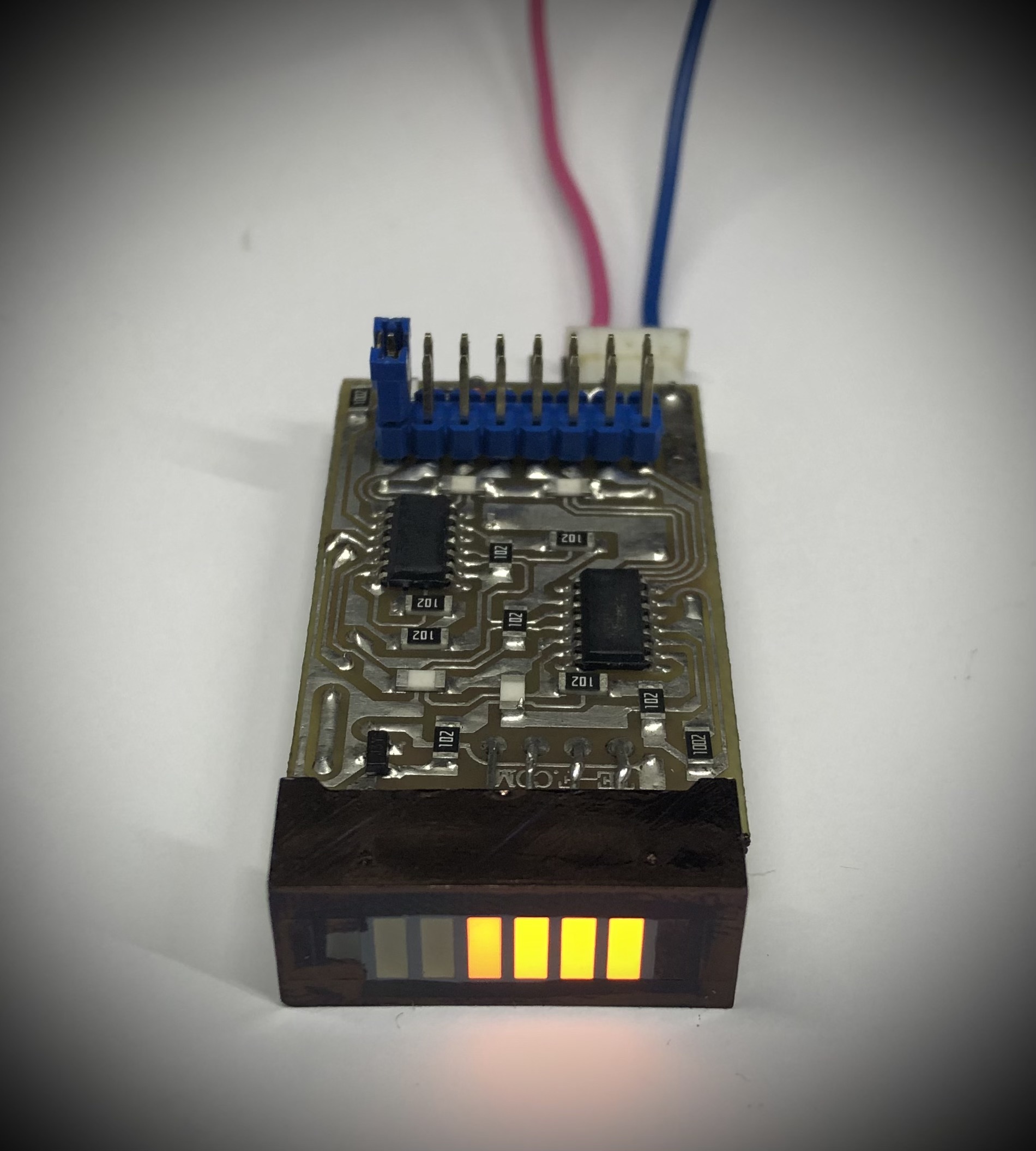

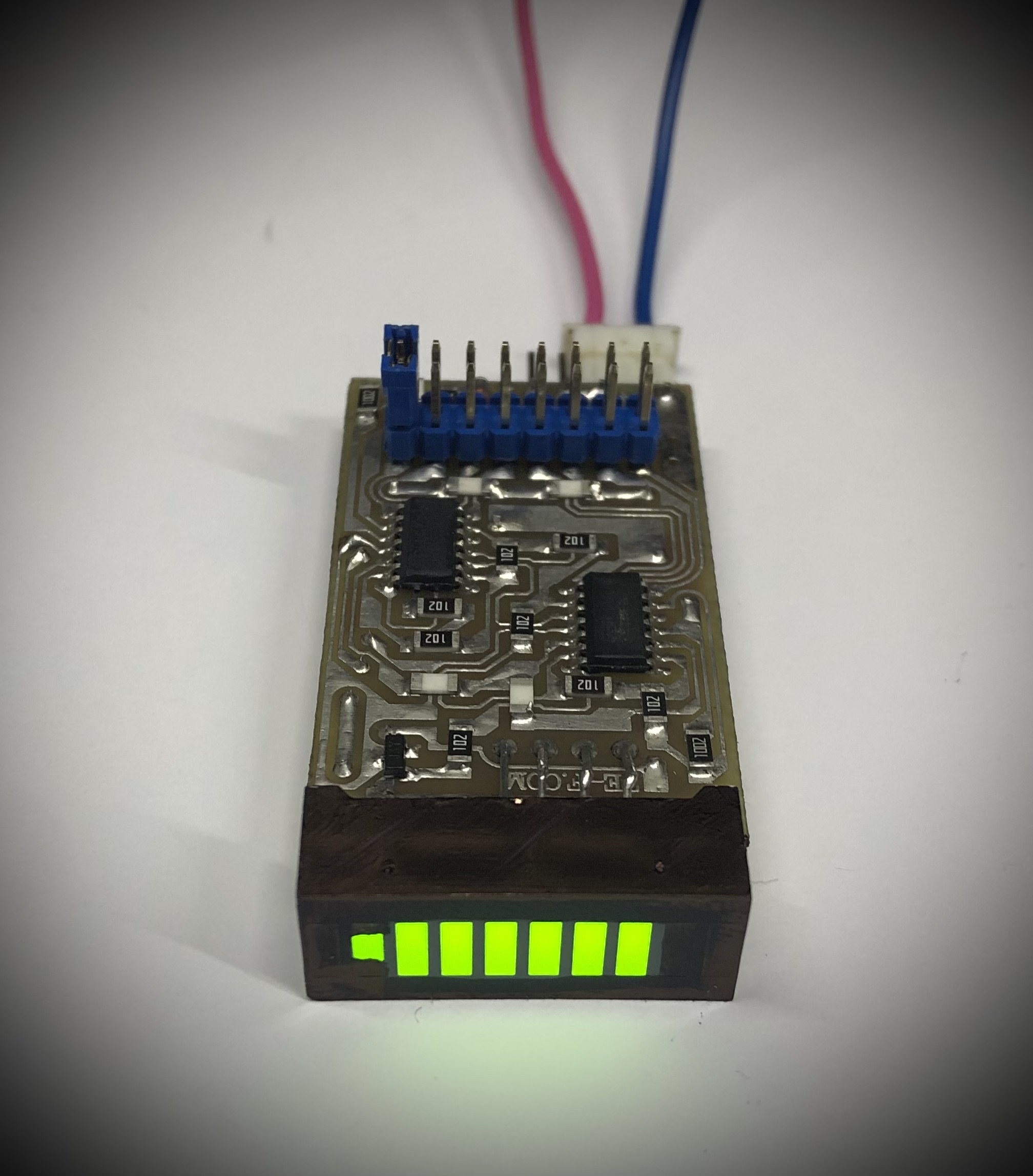

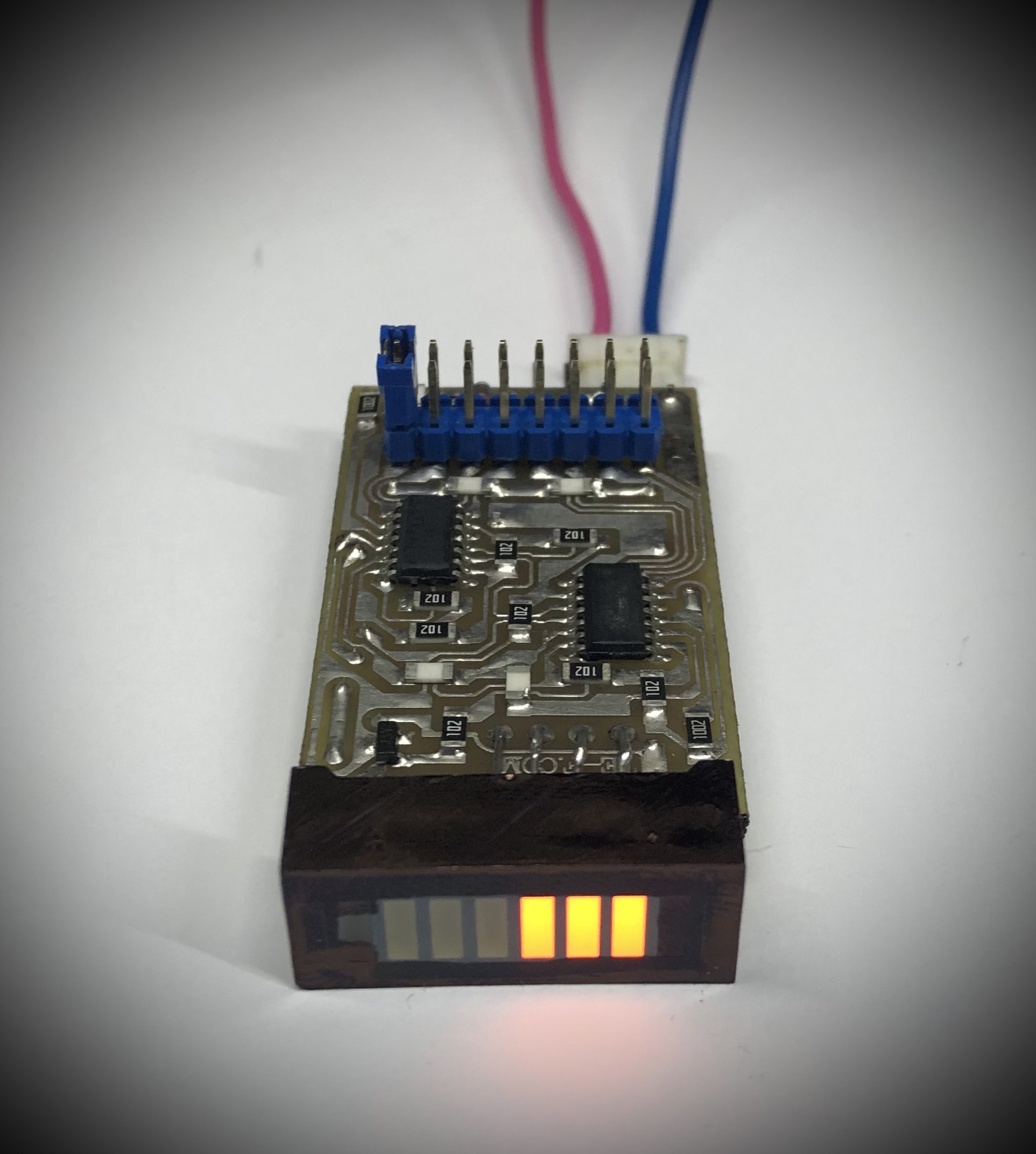

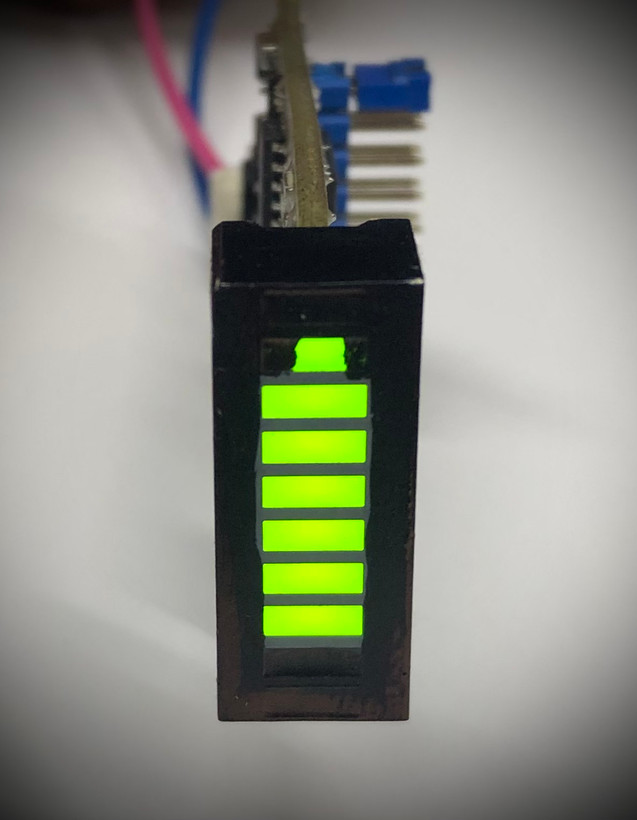

سپس در صورتی که مقدار بیشتری شارژ داشته باشد چراغ LED دوم نیز به رنگ قرمز روشن شده LED اول نور ثابت می ماند اما این بار LED دوم روشن و شروع به چشمک زدن کرده ، در صورتی که باطری شما بیشتر از ۳۰ درصد شارژ داشته باشد یا در حین شارژ باشد و بیشتر از این مقدار شارژ داشته باشد LED سوم شروع به چشمک زدن کرده این بار به رنگ نارنجی نه قرمز این روند ادامه خواهد داشت تا تمامی LED های ماژول به رنگ سبز شده ( در صورت شارژ کامل شدن یا شارژ کامل داشتن باطری )

همچنین مدار دارای یک کانکتور پین هدر ۸ مرحله ای بوده ( به رنگ آبی که در تصاور مشخص است ) که با اتصال به هر کدام از این یک حالت ها به شما این امکان را خواهد داد که اگر مدار ماژول در حالت شارژ باشد ،

در صورتی که باطری تا حدودی که شما تعیین کرده اید شارژ شود و بیشتر از آن مقدار رله فعال شود ( میتوانید به جای رله از بازر صدا یا هر قطعه ی دیگری استفاده نمایید) یا اینکه اگر باطری در حال شارژ نیست و در حین کار می باشد تعیین کنید زمانی که باطری به هر ولتاژ مدنظر شما رسید یا افت کرد رله مدار فعال شود ،

مثلا باطری در حین کار اگر از حد تعیین شارژش کمتر شد رله فعال شود .

یا برعکس اگر باطری در حالت شارژ است اگر مقدار شارژ به حد تعیین شده رسید ، رله فعال یا بازر فعال شود.

این مدار را همه جا میتوان استفاده کرد از باطری های کوچک و سبک گرفته تا باطری هایی که بیشتر از ۲۰۰ آمپر و بالاتر باشند ، چه اسیدی چه لیتیومی و چه غیره

مناسب و قابل استفاده برای انواع سیستم های صوتی شارژی و پرتابل ، انواع اینورتر و یو پی اس ، UPS ، مدارات و سیستم های شارژر باطری اتوماتیک و سایر

باطری شما باید حداقل ۶ ولتی و حد اکثر ۲۴ ولتی باشد عرض کردیم مدل باطری و جنس باطری مهم نیست ، هنگام سفارش کالا حتما ولتاژ باطری را در قسمت توضیحات هنگام خرید اعلام بفرمایید

در صورت معکوس یا اشتباه اتصال دادن ماژول به باطری برای ماژول مشکلی پیش نخواهد آمد ، اگر قصد استفاده از رله را داری ولتاژ باطری هرچه بود رنج ولتاژ کاری رله را همان مقدار انتخاب کنید .

با سپاس

تکنوالکترونیک ( تنها و بی رقیب )

Professional battery charger module with programmable capabilities, display of charge status and level (battery video signal), and control of charging time, Technoelectronics model TE420, small in size, easy to use and install, is available for any type of battery in different voltages.

6 volts, 9 volts, 12 volts, 18 volts and 24 volts, which can be ordered according to the consumer's needs.

This charger module has many features, including;

Very low consumption of about a few milliamp hours

Beautiful, small and lightweight design for easy installation on various panels of chargers and devices, etc.

Has an output of about half an amp to start a relay or buzzer, etc. (The relay voltage must be determined according to the circuit voltage) for when your battery is empty or fully charged

Can be used both as a professional charger with unlimited amps and power and can also be used as a battery charge indicator

Very easy to install, just connect the positive and negative voltages of your battery to the module's voltage input, in which case the battery charge will be displayed and processed very accurately with an error of less than one percent

How the fully automatic battery charger, Techno Electronics Model TE42, works

First, connect the - and + points of the circuit to the battery. If the battery is completely charged, none of the device's display lights will turn on. If there is a little charge, the first LED light on the display will turn red and start flashing. Slow,

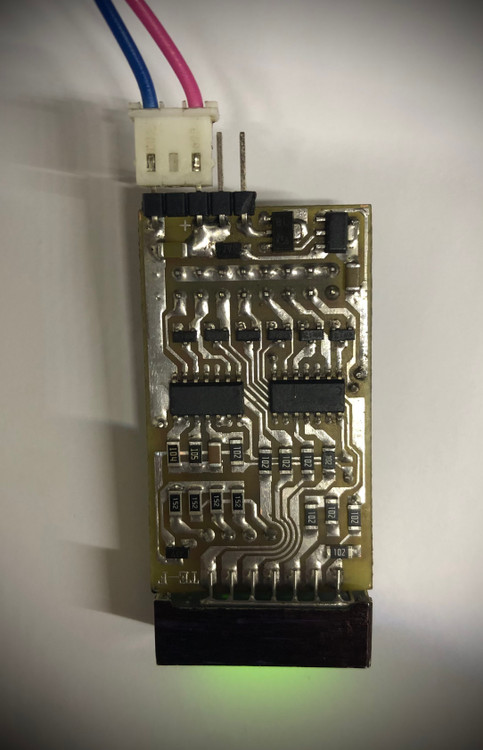

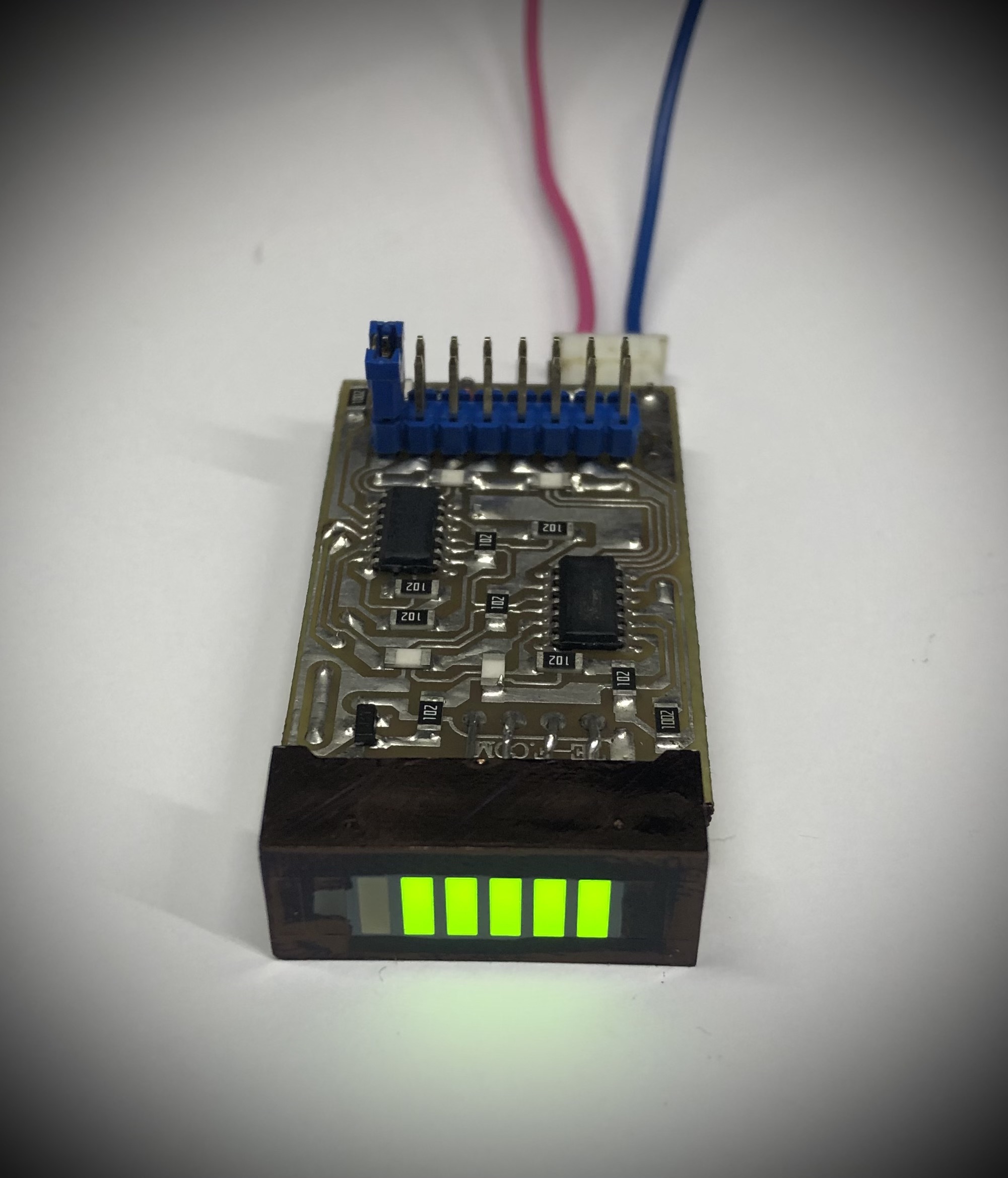

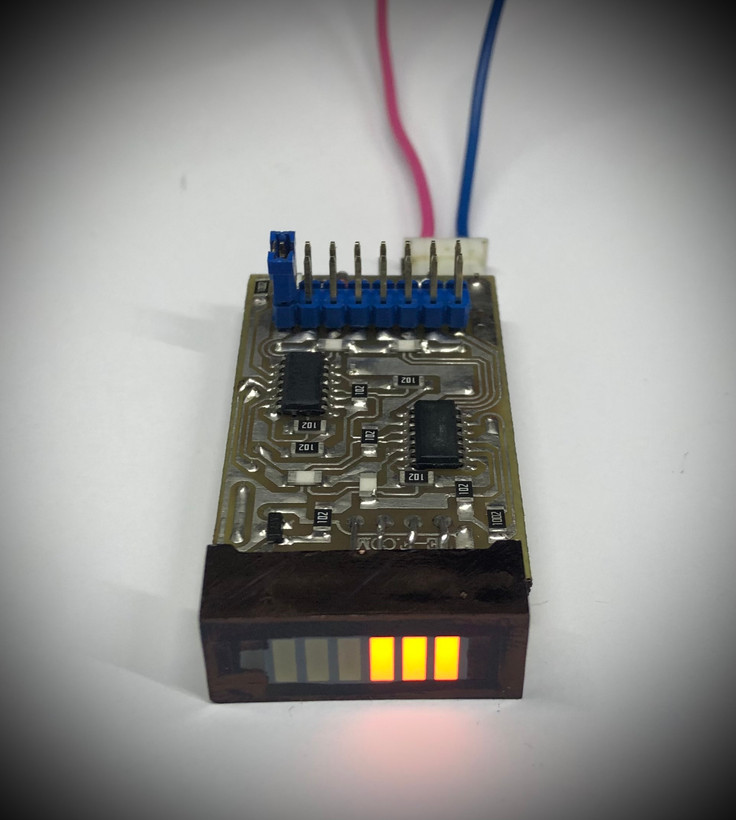

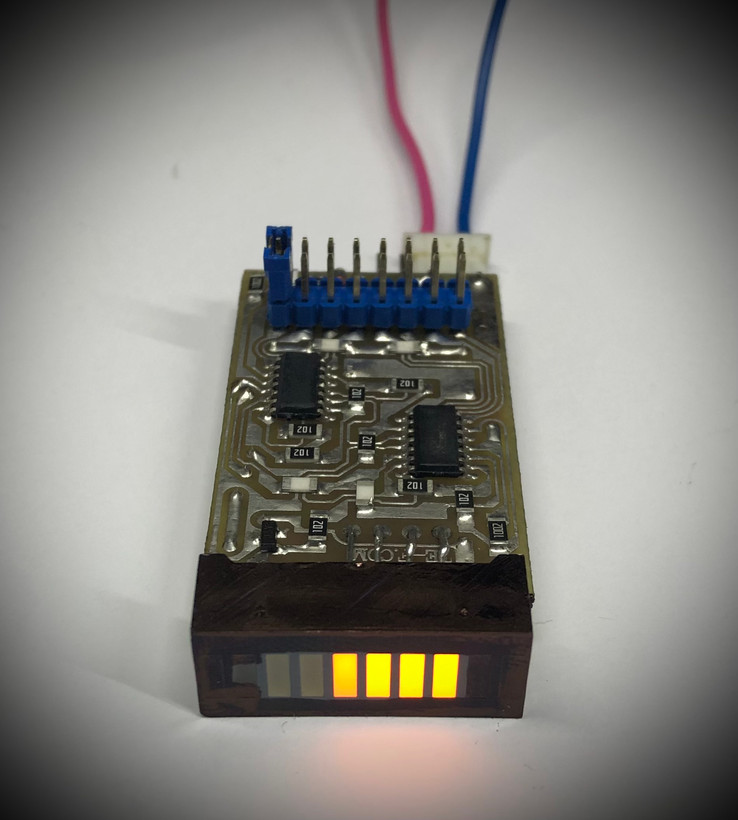

Then if it has more charge, the second LED will also light up in red. The first LED will remain steady, but this time the second LED will light up and start blinking. If your battery has more than 30% charge or is charging and has more than this amount of charge, the third LED will start blinking, this time in orange, not red. This process will continue until all the module LEDs turn green (if the battery is fully charged or fully charged).

The circuit also has an 8-stage pin header connector (in blue, as shown in the images), which by connecting to each of these modes will allow you to activate the relay if the module circuit is in charging mode,

If the battery is charged to the extent you have determined and more than that amount, the relay will be activated (you can use a buzzer or any other component instead of a relay) or if the battery is not charging and is working, set the time when the battery reaches any voltage you want. Or the circuit relay is activated,

For example, if the battery is working while its charge is less than the specified limit, the relay is activated.

Or conversely, if the battery is charging, if the charge reaches the specified limit, the relay is activated or the buzzer is activated.

This circuit can be used everywhere, from small and light batteries to batteries that are more than 200 amps and higher, whether acid or lithium or others.

Suitable and usable for all types of rechargeable and portable audio systems, types of inverters and UPS, UPS, automatic battery charger circuits and systems and others

Your battery must be at least 6 volts and a maximum of 24 volts. We said that the battery model and battery type do not matter, when ordering the product, be sure to state the battery voltage in the description section when purchasing

There will be no problem for the module if the module is connected to the battery in reverse or incorrectly, if you intend to use the relay, whatever the battery voltage, select the same value for the relay's operating voltage range.

With Thanks

Technoelectronics (alone and without rival)
